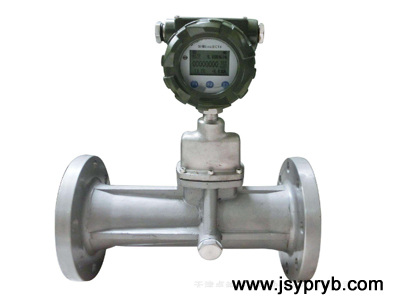

YPR-LUX系列智能旋進旋渦流量計屬于速度式流量計，利用流體漩渦的進步現象，采用壓電晶體作傳感元件結合單片機技術設計而成，具有流量范圍寬，計量準確可靠等特點。適用于單相氣體流量或總量的計量。產品廣泛應用于石油、化工、冶金及城市燃?xì)夤芫W(wǎng)等部門氣體流量的計量。

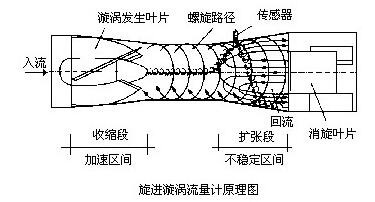

工作原理：


當流體通過由螺旋形葉片組成的旋渦發生器后，流體被迫繞著發生體軸劇烈旋轉，形成旋渦。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比，不受流體物理性質和密度的影響。檢測元件測得流體二次旋轉進動頻率，就知道了流量。而且能在較寬的流量范圍內獲得良好的線性度。流量計算式為：K=f/q

式中：K ——流量儀表系數l/m³

f——旋渦頻率 Hz

q——體積流量m³/s

流量計的儀表系數在一定的結構參數和規定的雷諾數范圍內與流體的溫度、壓力、組分和物性（密度、粘度）無關。

智能旋進旋渦流量計特點:
1．內置式壓力、溫度、流量傳感器，安全性能高,結構緊湊，外形美觀。
2．就地顯示溫度、壓力、瞬時流量和累積流量。
3．采用新型信號處理放大器和獨特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性。
4． 特有時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會丟失,可永久性保存。
5．整機功耗極低,能憑內電池長期供電運行,是理想的無需外電源就地顯示儀表。
6．防盜功能可靠，具有密碼保護,防止參數改動。
7．表頭可180度隨意旋轉，安裝方便。

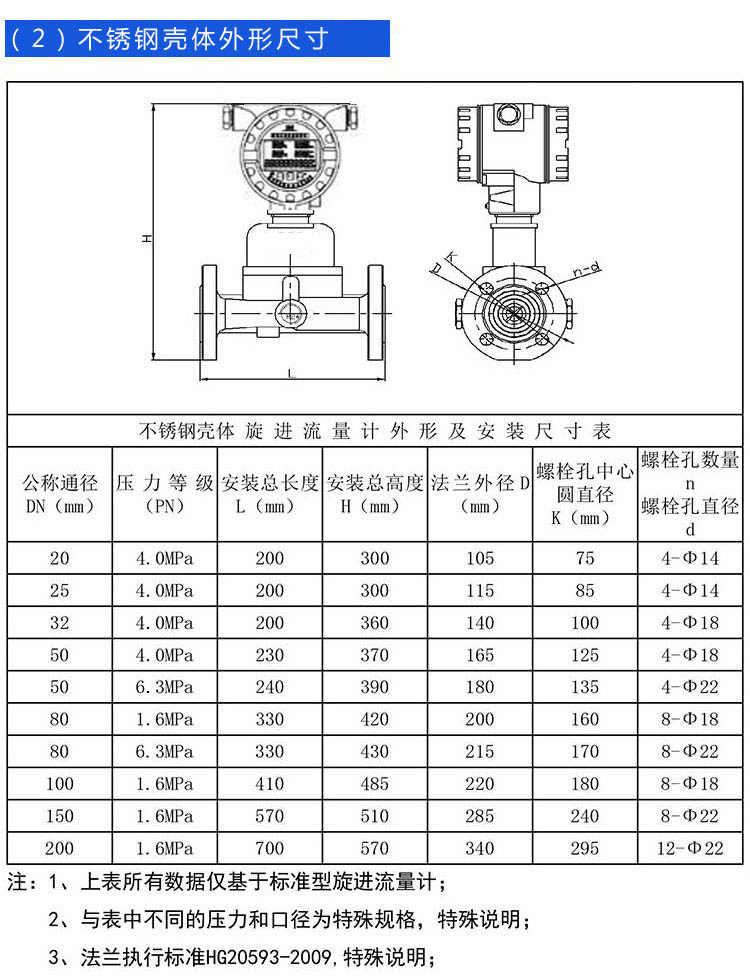

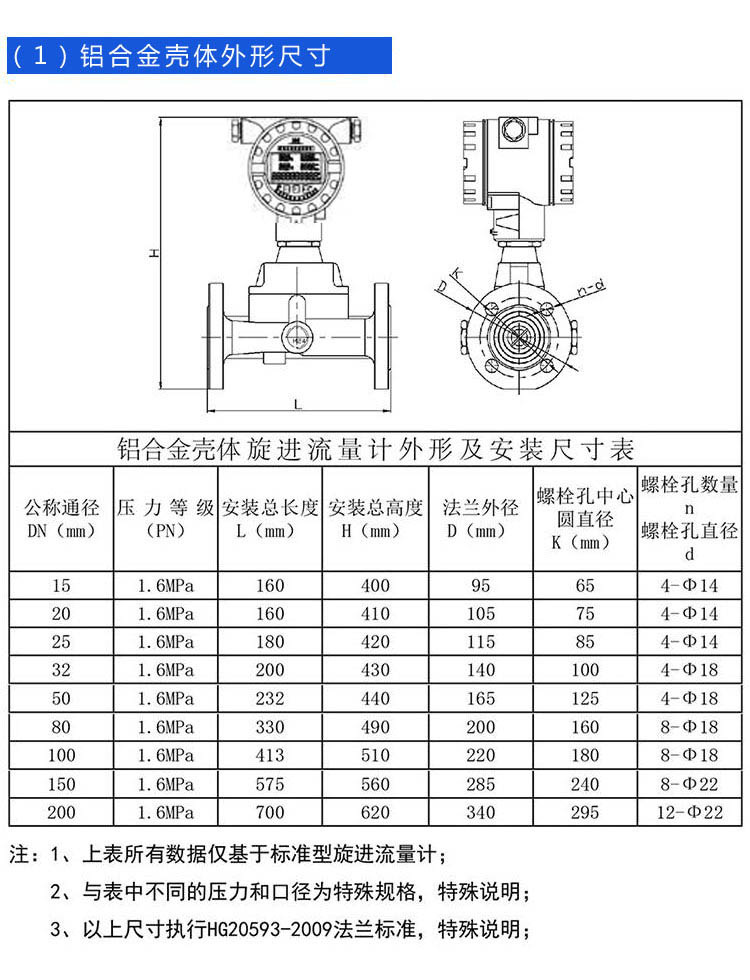

旋進旋渦流量計外形尺寸圖：

主要技術參數:

1．精 確 度：±1.5％R、±1.0％R
2．公稱通徑：15mm～200mm
3．介質溫度：-20～+80℃
4．環境溫度：-20℃～+65℃
5．公稱壓力：1.6MPa；2.5MPa；4.0MPa；6.3MPa
6．輸出信號：脈沖；4～20mA（兩線制）
7．通信接口：選用RS-485通信接口
8．供電電源：輸出信號外供DC24V；流量計內置3.6V鋰電池
9. 防爆標志：ExdIIBT4
10. 防護等級：IP65

智能旋進旋渦流量計選型表：
用于測量氣體時，首先根據管線輸氣量和介質可能達到的溫度和壓力范圍，估算出工作狀態下的***和一體積流量，正確選擇流量計規格；如兩種口徑均能覆蓋流量范圍，在壓力范圍允許的情況下，建議選擇較高小規格的流量計。為了便于維修，不影響流體輸送，建議安裝旁通管道，另外要保證所規定的直管段長度。若氣體中含有較高大顆粒或纖維，在上游應安裝過濾器。

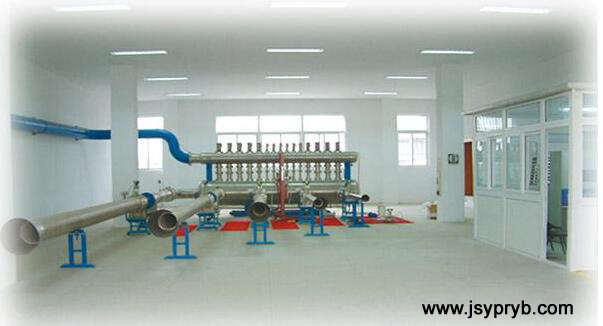

音速噴嘴標定裝置：

智能旋進旋渦流量計7大性能特點:
1．內置式壓力、溫度、流量傳感器，安全性能高,結構緊湊，外形美觀。
2．就地顯示溫度、壓力、瞬時流量和累積流量。
3．采用新型信號處理放大器和獨特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性。
4． 特有時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會丟失,可永久性保存。
5．整機功耗極低,能憑內電池長期供電運行,是理想的無需外電源就地顯示儀表。
6．防盜功能可靠，具有密碼保護,防止參數改動。
7．表頭可180度隨意旋轉，安裝方便。

智能旋進旋渦氣體流量計安裝與保養辦法:
旋進旋渦氣體流量計如安裝保養不當,不僅影響測量精度,嚴重時會使儀表損壞,在搬動旋進旋渦氣體流量計時,應該將吊索套在流量計法蘭兩端的頸部位置上,切勿在測量管內套入管棒進行吊裝,以免損壞襯里,同時應防止旋進漩渦流量計接線插座受碰撞而損壞。 必須保證旋進旋渦氣體流量計中心和工藝管道中心的一致,并接好接地線,否則會引起誤差。

智能旋進旋渦氣體流量計安裝環境的選擇：
1、干燥通風之處避開潮濕容易積水的地方;
2、避免日曬雨淋露天安裝時應當遮擋雨水;
3、盡可能避免強烈振動;
4、避免強電磁場設備如大型泵閥、大變壓器等;

智能旋進旋渦氣體流量計正確的接地:
為使旋進旋渦氣體流量計可靠地工作,提高測量精度,不受外界寄生電勢的干擾,旋進旋渦氣體流量計應有良好的單獨接地線,不要把接地線接在電機或其它設備的公共地線上。接地電阻<10Ω。   一般情況下工藝管道為金屬管道,本身就接地;若工藝管道內壁涂有絕緣層或是非金屬管道時,旋進漩渦流量計兩側還應裝有接地環。但在外界電磁場干擾較大,尤其是管道上工頻等雜散電流較大時,應另行設置接地裝置,一般是在較潮濕的地方埋入深度大于1m的銅棒,并以總截面大于4mm2的多股銅線為接地線與電磁流量計的接地端相連。
