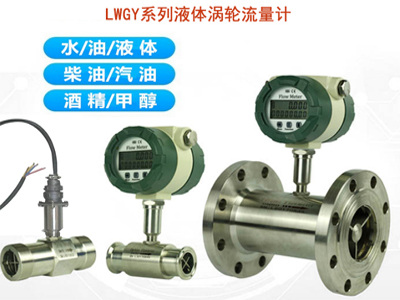

LWGY系列液體渦輪流量計是由渦輪流量傳感器與顯示儀表組成，產品具有結構簡單、精確度高、安裝維修使用方便等特點。LWGY系列液體渦輪流量計廣泛用于石油、化工、冶金、供水、造紙、環保、食品等領域，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套使用，可以進行自動定量控制、超量報警等用途。

液體渦輪流量計特點：
1．傳感器為硬質合金軸承止推式，不僅保證精度，并且提高耐磨性能。
2．結構簡單、牢固以及拆裝方便。
3．測量范圍寬，下限流速低。
4．壓力損失小，重復性好，精確度高。
5．具有較高的抗電磁干擾和抗振動能力。

液體渦輪流量計工作原理：
流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電
脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：Q=3600×f/k;
式中：
f——脈沖頻率[Hz]；
k——傳感器的儀表系數[1/m3]，由校驗單給出。若以[1/L]為單位
Q——流體的瞬時流量（工作狀態下）[m3/h]；
3600——換算系數。
每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。

YPLWGY系列液體渦輪流量計主要技術性能：
1.公稱通徑：（4～200）mm；
2.介質溫度：（-20～80）℃、（-20～120）℃；
3.環境溫度：（-20～55）℃；
4.準 確 度：±0.2%、±0.5%、±1％；
5.信號輸出：4-20ma電流；
6.供電電源：電壓：12V±0.144V, 電流：≤10mA；
7.輸出電壓幅值：高電平≥8V，低電平≤0.8V；
8.傳輸距離：傳感器至顯示儀表的距離可達250米；
10.顯示方式：現場液晶顯示瞬時流量和累計流量；
11.現場顯示帶信號輸出供電電源：24V；4～20mA兩線制電流輸出，遠傳距離500米。

LWGY系列液體渦輪流量計測量范圍及工作壓力：

YPLWGY系列液體渦輪流量計主要分為以下4個型號：
A型液體渦輪流量計（三線制脈沖信號輸出，12VDC供電，無顯示）
B型電池供電型液體渦輪流量計（無信號輸出，液晶顯示，電池供電）
C型智能型液體渦輪流量計（4－20MA信號輸出，液晶顯示，24VDC供電 二線制）
D型智能型液體渦輪流量計（RS485通訊，液晶顯示，24VDC供電 四線制）

YPLWGY系列液體渦輪流量計選型表:

渦輪流量計產品知識問答:
1、瞬時流量和累計流量
  顧名思義，瞬時流量為瞬間的流量速度，一般單位為m3/H,或者L/MIN等，累計流量就是流量累計起來的流量，一般單位為m3，L，T等。在一般流量計的顯示屏上，一般有兩排數據，上面是瞬時流量，下面為累計流量，瞬時流量會經常變化，累計流量再不清零的情況下，一般只會增加，不會減少。
2、渦輪流量計不能測粘度高的介質，如何判斷高低？
  渦輪流量計的測量原理為介質通過葉輪推動葉輪轉動，通過轉動速度判斷流速，如果介質粘度過高，會影響葉輪轉動，從而影響測量，一般來說工作狀態下，運動粘度不得大于5*10-6，如果不知道介質密度，可以參考食用色拉油，如果粘度高于食用色拉油，則不適合用渦輪流量計，可以考慮用齒輪流量計、腰輪流量或楔形等差壓流量計。
3、什么是溫壓補償？
  流量有體積流量和質量流量，相同質量的氣體，當溫度和壓力變化時，體積會隨之變化，而常用的流量儀表，渦輪，渦街，孔板等，都是測體積的流量計，所以當需要介質質量流量時，就需要加上溫度和壓力參數，通過計算得出質量或者標況流量。液體隨著溫度，壓力的變化，體積不會發生太多變化，所以不需要溫壓補償。
4、流量計的直管段要求？
  速度式流量計，需要一個穩定的流體狀態，流體在通過彎管，擴經、縮徑，泵閥之后，流體會發生紊亂，因而影響測量，所以這類流量計安裝需要一定的直管段，來讓流體穩定下來。一般來說至少需要保證前十后五，也就是流量計前端需要不少于十倍于管段直徑的直管，流量計后端需要不少于五倍于管段直徑的直管。如果前端是泵閥 ，影響會更大，所以直管的要求會更長。
5、流量計要求滿管
  速度式流量計，是通過測量流速，根據管道口徑算出截面積，然后算出瞬時流量，如果介質不滿管，就會出現算出來的流量偏大，甚至無法測出流量，保證介質滿管，液體，流量方向盡量從下往上，嚴禁從下往上，水平安裝的時候，出口液位要高于流量計安裝位置?，F(xiàn)場如果不滿足可以通過“U”型設計以保證流量計滿管。

智能渦輪流量計使用:
◆ 使用時，應保持被測液體清潔，不含纖維和顆粒等雜質。
◆ 傳感器在開始使用時，應先將傳感器內緩慢的充滿液體，然后再開啟出口閥門（閥門應安裝在流量計后端），嚴禁傳感器處于無液體狀態時受到高速流體的沖擊。
◆ 傳感器的維護周期一般為半年。檢修清洗時，請注意勿損傷測量腔內的零件，特別是葉輪。裝配時請看好導向件及葉輪的位置關系。
◆傳感器不用時，應清洗內部液體，吹干后且在傳感器兩端加上防護套，防止塵垢進入，然后置于干燥處保存。（此項非常重要）
◆ 配用的過濾器應定期清洗，不用時應清洗內部的液體，同傳感器一樣，加防塵套，置于干燥處保存。
◆ 傳感器的傳輸電纜可架空或埋地敷設（埋地時應套上鐵管。）
◆ 在傳感器安裝前，先與顯示儀表或示波器接好連線，通電源，用口吹或手撥葉輪，使其快速旋轉觀察有無顯示，當有顯示時再安裝傳感器。若無顯示，應檢查有關各部分，排除故障。
