YPR-LZ系列金屬轉子流量計（也稱金屬管浮子流量計）采用可變面積式測量原理，適用于測量液體和氣體。全金屬結構，具有4-20mA的標準模擬量信號輸出和液晶現場顯示累積，現場修改測量參數，不同的供電方式功能，帶有磁性過濾器和特殊規格品種。LZ系列金屬管浮子流量計廣泛應用于石油、化工、發電、制藥、食品、水處理等。復雜，惡劣環境條件，及各種介質條件的流量測量過程中。 ?? ? ? ? ? ? ?

工作原理：? ? ? ? ??

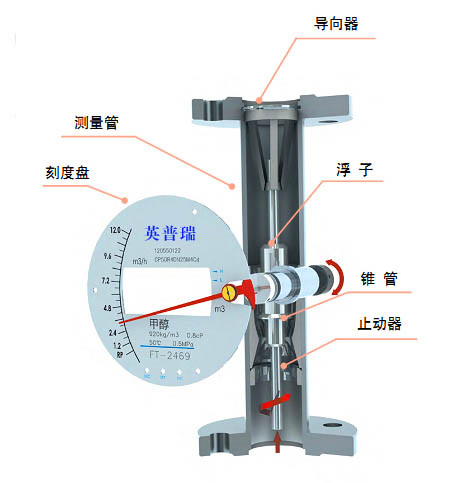

金屬轉子流量計由兩個部件組成，轉子流量計一件是從下向上逐漸擴大的錐形管；轉子流量計另一件是置于錐形管中且可以沿管的中心線上下自由移動的轉子。轉子流量計當測量流體的流量時，被測流體從錐形管下端流入，流體的流動沖擊著轉子，并對它產生一個作用力（這個力的大小隨流量大小而變化）；當流量足夠大時，所產生的作用力將轉子托起，并使之升高。同時，被測流體流經轉子與錐形管壁間的環形斷面，從上端流出。當被測流?體流動時對轉子的作用力，正好等于轉子在流體中的重量時（稱為顯示重量），轉子受力處于平衡狀態而停留在某一高度。分析表明；轉子在錐形管中的位置高度，與所通過的流量有著相互對應的關系。因此，觀測轉子在錐形管中的位置高度，就可以求得相應的流量值。
? ? ? ? ? ? ? ? ? ??
為了使轉子在在錐形管的中心線上下移動時不碰到管壁，通常采用兩種方法：一種是在轉子中心裝有一根導向芯棒，以保持轉子在錐形管的中心線作上下運動，另一種是在轉子圓盤邊緣開有一道道斜槽，當流體自下而上流過轉子時，一面繞過轉子，同時又穿過斜槽產生一反推力，使轉子繞中心線不停地旋轉，就可保持轉子在工作時不致碰到管壁。轉子流量計的轉子材料可用不銹鋼、鋁、青銅等制成。

金屬管浮子流量計主要分為以下三種類型：

LZZ系列金屬管浮子流量計 無需供電,直接垂直或水平安裝在管道上就可以工作!機械指針顯示，安裝方便,使用簡單.

LZD系列金屬管浮子流量計 需提供24VDC供電,垂直或水平安裝在管道上就可以工作!工作時指針指示瞬間流量同時有4-20MA信號輸出，安裝方便,使用簡單.

智能型金屬管浮子流量計需提供24VDC供電,垂直或水平安裝在管道上就可以工作!工作時指針指示瞬間流量，液晶屏顯示累積流量，同時有4-20MA信號輸出。

主要技術指標和特點:
公稱通徑15～150mm
公稱壓力1.6～40MPa
介質溫度℃－40～+150℃
準確度液體±1.5%氣體±1.5%
范圍度10：1
重復性≤0.2%
供電電源12～24VDC或220VAC
輸出信號4～20毫安或1～5V
測量管材料SUS304或按用戶要求提供
防爆標志ExdⅡBT4
防護等級IP67
法蘭標準GB9119－88
直管段長度上游：≥10DN、下游：≥5DN
安裝形式垂直安裝或者水平安裝
外殼材質SUS304或SUS316L
浮子材質SUS304或SUS316L
報警信號兩個繼電器控制報警
報警電壓24V
最大報警電流100mA
壓力損失0-9KPa
磁性過濾器DN15-DN100選配
特制浮子材質可選用非磁性浮子，不怕吸附顆粒

選型表：

LZ系列金屬管浮子流量計流量范圍：

上表標出的流量為最大流量，范圍度為10：1，例：15mm口徑，最小一檔的流量為0.0025～0.025立方/小時；
注：氣體流量為標準狀態（壓力760mmHg、溫度20℃）下的流量
對于小口徑微流量類型金屬轉子流量計，不需要考慮前后直管段要求。

金屬轉子流量計的結構類型：

1、高溫型結構(G型)?
?高溫結構型（G型）是用于介質溫度過高或過低而需要對測量管采取保溫隔熱措施的介質的流量測量。高溫型結構是加大了測量管與指示器之間的距離來增加散熱、增加隔熱材料厚度，保證指示器工作在允許的環境溫度范圍內。選型為"G"型。
G型轉子流量計可以測量溫度達-80℃-+300℃的介質的流量。

2、帶阻尼器裝置的結構（Z型）
阻尼器結構型用于流量計入口流量(壓力)不穩定時的介質流量測量，特別是對于氣體的測量。它的結構如圖所示.
3、夾套型結構(T型)
?夾套型結構用于對需要伴熱或冷卻（如高粘度和易結晶）的介質的流量測量。在夾套中通過加熱或冷卻介質，使低沸點、低凝固點流體不汽化和不結晶。
伴熱介質的導入和導出連接,標準型要用HG20594-97 DN15 PN1.6法蘭,其它的法蘭規格連接可與生產廠標明,夾套的壓力等級為1.6MPa.
夾套型流量計結構見FA標準型流量計法蘭、外形尺寸圖。

4、高壓型結構(Y型)
高壓型結構用于被測介質壓力大于標準的壓力等級的流量測量。目前高壓力可以達到32MPa。另外高壓型流量計可提供內置磁過濾器型，安裝高度均為350mm。FA、FB和FC型*大壓力為10MPa.?
高壓型外形尺寸及重量 ?
注:1、G為儀表重量 ? *特殊規格可以訂做

金屬轉子流量計現場安裝注意事項

?為了能讓流量計正常工作且能達到一定的測量精度，在安裝流量計時要注意以下幾點：?
1、流量計必須垂直安裝在無振動的管道上。流體自下而上流過流量計,且垂直度優于2°,水平安裝時水平夾角優于2°；
2、為了方便檢修和更換流量計、清洗測量管道，安裝在工藝管線上的LZ轉子流量計應加裝旁路管道和旁路閥；
3、流量計入口處應有5倍管徑以上長度的直管段，出口應有250mm直管段；
4、如果介質中含有鐵磁性物質，應安裝磁過濾器；如果介質中含有固體雜質，應考慮在閥門和直管段之間加裝過濾器；
5、當用于氣體測量時，應保證管道壓力不小于5倍流量計的壓力損失，以使浮子穩定工作；
6、為了避免由于管道引起的流量計變形，工藝管線的法蘭必須與流量計的法蘭同軸并且相互平行，管道支撐以避免管道振動和減小流量計的軸向負荷，測量系統中控制閥應安裝在流量計的下游：
7、測量氣體時，如果氣體在流量計的出口直接排放大氣，則應在儀表的出口安裝閥門，否則將會在浮子處產生氣壓降而引起數據失真。
8、安裝PTFE襯里的儀表時，法蘭螺母不要隨意不對稱擰得過緊，以免引起PTEF襯里變形；
9、帶有液晶顯示的儀表，要盡量避免陽光直射顯示器，以免降低液晶使用壽命；帶有鋰電池供電的儀表，要盡量避免陽光直射、高溫環境（≥65℃）以免降低鋰電池的容量和壽命。
