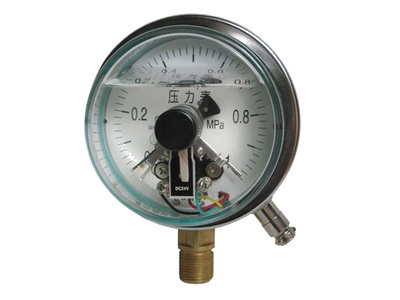

YX系列電接點壓力表

2019-02-10

YX系列電接點壓力表是用于測量對銅和銅合金不起腐蝕作用的氣體、液體介質的正負壓力，并在壓力達到預定值時發出信號，接通控制電路，達到自動控制的報警得目的。?

YX系列電接點壓力表是用于測量對銅和銅合金不起腐蝕作用的氣體、液體介質的正負壓力，并在壓力達到預定值時發出信號，接通控制電路，達到自動控制的報警得目的。
電接點壓力表的電接觸信號針上裝有可調節的永久磁鋼，可以增加接點吸力，加快接觸動作，從而使觸點接觸可靠，消除電弧，能有效的避免儀表由于工作環境振動或介質壓力脈動造成觸點的頻繁關斷。所以電接點壓力表具有動作可靠、使用壽命長、觸點開關功率較大等優點。

名稱	型號	公稱直徑 (mm)	接頭螺紋	精度等級	測量范圍（ Mpa ）
電接點壓力表	YX-60 YZX-60 YX-60ZT	Φ60	M141.5 M201.5	2.5 1.6	0-0.1~100 -0.1-0~2.4
	YX-100 YZX-100 ZX-100 YX-100ZT	Φ100
	YX-150 YZX-150 ZX-150 YX-150ZT	Φ150

標度范圍、精確度等級及接頭螺紋尺寸

類型	型號	名稱	標度范圍MPa	精確度等級			接頭螺紋尺寸
				指示	設定值
					接通	斷開
普通型電接點壓力表	YXC-100 *YXC-102 YXC-103	磁助電接點壓力表	0～0.6至60及 -0.1～0.06至2.4系列	1.6	1.6	4	M20×1.5 (G3/8) (G1/2")
	YXC-150 *YXC-153		0～0.1至60及 -0.1～0至2.4系列
專用型電接點壓力表	YXCA-150	磁助電接點氨壓力表	0～0.16至60及 -0.1～0.06至2.4系列	2.5	2.5	4
抗振型電接點壓力表	YXC-100-Z *YXC-102-Z YXC-103-Z	磁助電接點壓力表	0～0.6至60及-0.1～0.5至2.4系列	1.6	1.6	5
耐蝕型電接點壓力表	YXC-100B-F YXC-102B-F YXC-103B-F YXC-150B-F *YXC-152B-F		0~0.16至60及-0.1~0.06至2.4系列	1.6	1.6	4
耐蝕抗振型電接點壓力表	YXC-100B-FZ YXC-102B-FZ YXC-152B-FZ YXC-153B-FZ		0~0.6至60及0.1~0.5至2.4系列	1.6	1.6	5
隔離式普通型隔離式耐蝕性電接點壓力表	YXCG-103 *YXCG-103-F	隔離式磁助電接點壓力表	0~0.16至60及-0.1~0.06至2.4系列	1.6	1.6	4	M42×2 (*G11/4")
隔離式抗振型電接點壓力表	YXCG-103-Z		0～0.6至60及-0.1～0.5至2.4系列	1.6	1.6	5
隔離式耐蝕抗振型電接點壓力表	*YXCG-103-FZ

注:1)標有“*”的型號暫限于特殊訂貨

2)隔離式的軟尾長度為1、2、3、4m(其中2m為優選長度)

電接點壓力表接點裝置電氣參數及控制形式

觸頭功率	最高工作電壓	最大工作電流	控制形式
30VA(阻性負載)	220V D.C或380V A.C	1A	上下限、雙上限、雙下限

注：當電流為1A時，工作電壓應低于40V。

YX系列電接點壓力表使用環境條件

類型	工作溫度范圍		相對濕度	抗工作振動性能
	介質	周圍環境
普通型、專用型	-40~70℃		不大于85%	V.H.3級
耐蝕型	-25~55℃		不大于90%	V.H.3級
抗振型、耐蝕抗振型				V.H.4級
隔離式普通型	150℃以下	-40~70℃		V.H.3級
隔離式耐蝕型	-40~70℃
隔離式其它型	150℃以下	-25~55℃		V.H.4級

溫度影響：示值不大于0.4%/10℃，設定點不大于0.6%/10℃(使用溫度偏離20±5℃)。

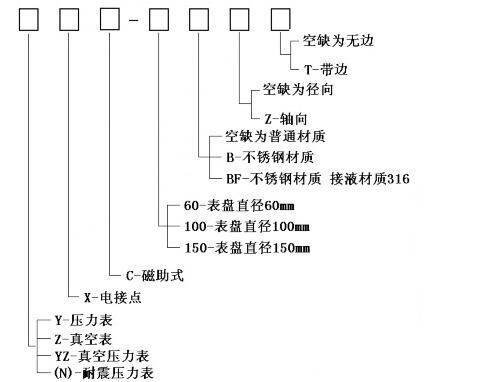

YX系列電接點壓力表選型表：
