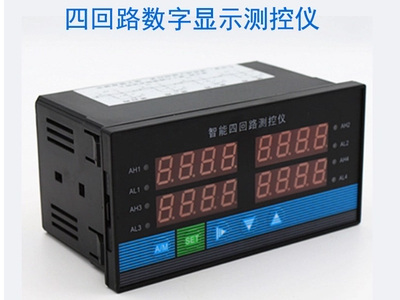

YWP-MK804系列智能四回路數字顯示控制儀向用戶開啟了儀表內部參數（包括輸入類型、運算方式、輸出參數、通訊協議等）的設定界面。以一表多用的特點，讓使用者擁有充分的自主權，一改一貫以來依賴生產商的被動局面，讓您能方便地進行二次開發。儀表支持多機通訊，可選擇多種通訊接口方式（如 RS-232C、RS-485、RS-422等），通訊波特率300～9600bps儀表內部參數自由設定?？膳c各種帶串行輸入輸出的設備（  如電腦、可編程控制器、PLC 等  ）進行通訊，配用
YWP系列數據采集器和基于WINDOWS'95平臺的全中文MK工控組態軟件，可方便的實現多臺儀表與上位機進行聯網管理，構成各種監控系統?？芍苯优浣痈餍痛写蛴C(jī)（如 TPuP 微型串行打印機、LQ-300K 串行打印機等），以實現各通道測量值即時打印、各通道測量值定時打印等功能。打印單位內部任意設定?？墒謩?dòng)即時打印出各通道實時測量值。

一、YWP-MK804系列智能四回路數字顯示控制儀主要特點：

·全新概念的計算機數字自動調校
·支持多機網絡通訊，通訊波特率可任意自由設定
·獨特的全開放式用戶自設定界面
·測量值零點與量程范圍設定
·輸出方式設定
· 各通道報警方式及量程分別設定
·設定參數斷電永久保留及參數密碼鎖定
·全數字化冷端補償
·多規格外形結構尺寸
·交直流開關電源供電方式
·通道巡檢時可任意開啟或關閉不使用的通道
·配接打印機可定時、即時打印各通道測量值

二、產品主要技術參數

輸入信號
電阻——各種規格熱電阻（見規格篇），如Pt100、Cu100、Cu50等或遠傳壓力電阻
電偶——各種規格熱電偶（見規格篇），如B、S、K、E、J、T、WRe等
電壓——0~5V、1~5V或mV等
電流——0~10mA、4~20mA或0~20mA等
測量范圍    -1999~9999字
測量精度     0.2%FS±1字或0.5%FS±1字
分辨率         ±1字
溫度補償      0~50℃

顯示方式

 -1999~9999測量值顯示
-1999~9999設定值顯示
4通道顯示
當前通道上限，下限報警值顯示
發光二極管工作狀態顯示
高亮度LED數字顯示
控制方式     ·位式ON/OFF帶回差

輸出信號:

模擬量輸出 DC4~20mA(負載電阻≤500Ω)
開關量輸出·繼電器控制輸出（AC220V/3A      DC24/5A阻性負載）
                     ·SCR（可控硅）輸出400V/0.5A
                     · SSR（固態繼電器）輸出，6~24V/50mA
通 訊 輸 出  ·接口方式——標準串行雙向通信接口：
                      RS-485，RS-232C，RS-422等
                    ·波特率——300~9600bps內部自由設定

報警方式

可先擇繼電器上下限報警輸出，LED指示
可選擇繼電器上上限報警輸出，LED指示
可選擇繼電器下下限報警輸出，LED指示

報警精度     ±1字

聯機通訊

通訊接口為二線制、三線制或四線制  ( 如RS-485，RS-232C，RS-422等  ) ，亦可由用戶特殊要求，波特率 300~9600bps 可由儀表內部參數自由設定。  接口和主機采用光電隔離， 提高系統的可靠性及數據的安全性。通訊距離可達1公里。 上位機可采集各種信號與數據。配用 SZ 數據采集器和YWP工控組態軟件，可實現多臺 YWP  儀表與一臺或多臺微機進行聯機通訊。
系統采用主  ——  從通訊方式， 整個控制回路只需一根二（三、四）芯電纜，即可實現與上位機通訊，上位微機可呼叫用戶設定的儀表設備號，隨時調用各臺儀表的現場數據，并可進行儀表內部參數設定。能方便地構成各種能源管理和控制系統。

·設定方式

·面板輕觸式按鍵數字設定
·

保護方式
·設定值斷電后永久保存
·參數設定值密碼鎖定
·輸入回路斷線報警（斷電器輸出，LED指示）
·超/欠量程報警指示（繼電器輸出，LES指示）
·工作異常自動復位（Watch  Dog）
·欠壓自動復位

使用環境
·環境溫度  0～50℃     ·相對濕度 ≤85RH     ·避免強腐蝕氣體

電源電壓       AC220V（50Hz）--線性電源
                    AC90～260V --- 開關電源
                    DC 24 V±2V --- 開關電源

功     耗

 ·≤5W（AC220V供電）
·≤3W（AC90～260V --- 開關電源供電）
·≤3W（DC24V --- 開關電源供電）

結     構       ·標準卡入式

重     量      ·420g（AC220V  供電）    ·
