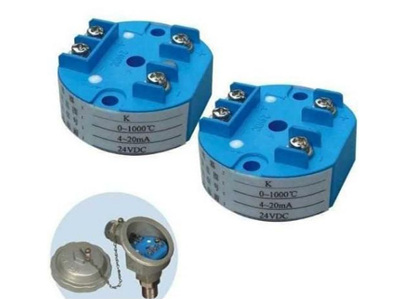

SBW系列熱電偶、熱電阻溫度變送器是DDZ-S系列儀表中的現場安裝式溫度變送器單元。它采用二線制傳送方式（兩根導線作為電源輸入，信號輸出的公用傳輸線）。將熱電偶、熱電阻信號變換成與輸入信號或與溫度信號成線性的4～20mA的輸出信號。

變送器可以安裝于熱電偶、熱電阻的接線盒內與之形成一體化結構。它作為新一代測溫儀表可廣泛應用于冶金、石油、化工、電力、輕工、紡織、食品、國防以及科研等工業部門。

l???采用硅橡膠密封結構、因此耐震，耐濕、適合在惡劣現場環境中安裝使用。

l???現場安裝于熱電偶、熱電阻的接線盒內，直接輸出4～20mA，這樣既省去昂貴的補償導線費用，又提高了信號長距離傳送過程中的抗干擾能力。

l???變送器具有輸入端開路指示功能，熱電偶溫度變送器具有冷端溫度自動補償功能。

l???精度高、功耗低，使用環境溫度范圍寬，工作穩定可靠。

l???應用面廣，既可與熱電偶、熱電阻形成一體化現場安裝結構，也可作為功能模塊安裝在檢測設備中。

l???智能型溫度變送器可使用ZBT通訊設備、一臺386或更高級的PC機，設置變送器的型號、分度號及被測溫度的量程范圍。

l???數顯型溫度變送器可按用戶實際需要調整變送器顯示屏的顯示方向。

溫度變送器主要技術參數

輸????入：熱電偶 K型、E型、B型、S型、T型、J型、N型

熱電阻 Pt100? Cu100? Cu50(三線制或四線制)

輸????出：在量程范圍內輸出4～20mA直流信號。與熱電偶輸入的毫伏信號成線性;與熱電阻的輸入電阻信號成線性?；蚺c溫度信號成線性。

隔離溫度變送器，輸入與輸出相隔離，隔離電壓為0.5KV增加抗共模干擾能力，更適合計算機聯網使用。

基本誤差：*±0.5%FS

傳送方式：二線制

顯示方式：（數顯型）LCD四位顯示，熱電偶開路時顯示E……標志且輸出大于20mA。

工作電源：變送器工作電源電壓最低12V，最高35V，額定工作電壓24V。

負????載：極限負載電阻按下式計算：RL(max)=50(Vmin-12)

（即24V時，負載電阻可在0～600Ω范圍選擇用）額定負載250Ω。

正常工作環境：

a)環境溫度－25℃～80℃（常溫型）－20℃～70℃（數顯型）

b)相對濕度5%～95%

c)機械振動f≤50Hz，振幅<0.15mm

d)?周圍空氣中不含有對鉻、鎳鍍層、有色金屬及其它合金起腐蝕作用的介質。

環境溫度影響：≤0.05/1℃

注：“?！庇脩粲刑厥庑枰?，可提供允許誤差為±0.2％的協議產品。

溫度變送器型號表示

?

S	B	W	規格							內容
電 動 單 元 組 合 儀 表 ?	變 送 單 元	溫 度	R	?						熱電偶
			Z	?						熱電阻
			無	?						通用型
			?	－	?					?
				?	2	?				輸出與對應溫度呈線性
					4	?				輸出與對應輸入信號呈線性
					輸出性質	0	?			通用型
						熱電偶	?			?
						1	?			E鎳鉻－銅鎳
						2	?			K鎳鉻－鎳硅
						3	?			S鉑銠10－鉑
						4	?			B鉑銠10－鉑銠6
						5	?			T銅－銅鎳
						6	?			J鐵－鎳銅
						8	?			N鎳鉻硅－鎳硅
						熱電阻	?			?
						1	?			Cu50
						2	?			Cu100
						4	?			Pt100
						傳 感 器	5	?		隔離型
							6	?		非隔離型
							電 路 類 別	0	?	常規型
								1	?	智能型
								2	?	數顯型
								3	?	指針型
								4	?	智能數顯型
								5	?	智能指針型
								6	?	帶通訊協議
								器 件 類 別	無	常規型
									T	專用型
									G	掛壁型
									D	導軌型
								?	安 裝 類 型	?
S	B	W	□	-	□	□	□	□	□	?

?

?

溫度變送器型號規格

（常規型）溫度變送器規格表

?

型號	分度號	最大量程范圍℃	允許下限變化范圍℃	允許上限變化范圍℃	規定最小程 （上限下限之差）
SBWR-2160	E	0～400 0～600	?	?	?
SBWR-2260	K	0～400 0～600 0～800 0～1000	?	?	?
SBWR-2360	S	600～1600	?	?	?
SBWR-2860	N	0～400 0～600 0～800 0～1100 0～1200	?	?	?
SBWR-4160	E	0～600	0～300	150～600	150
SBWR-4260	K	0～1100	0～300	400～1100	300
SBWR-4360	S	600～1600	0～800	1400～1600	600
SBWR-4460	B	600～1600	0～800	1400～1600	600
SBWR-4560	T	0～400	0～100	100～400	200
SBWR-4860	N	0～1200	0～300	400～1200	300
SBWZ-2160	Cu50	-50～150	-50～50	0～150	50
SBWZ-2260	Cu100	-50～150	-50～50	0～150	50
SBWZ-2460	Pt100	0～500	0～300	100～500	100
		-100～200	-100～0	0～200	100
SBWZ-4460	Pt100	-200～500	-200～300	50～500	50

?

T（專用型）溫度變送器規格表

?

型號	分度號	測量范圍℃
SBWR -2160T -4160T	E	0～400 0～500 0～600 ?	100～300 200～400 200～600 ?
SBWR -2260T -4260T	K	0～400 0～600 0～800 ?	200～500 400～800 ? ?
SBWR -2460T -4460T	Pt100	-50～0 -50～50 -50～100 -100～100 -50～200	0～50 0～100 0～300 0～400 300～500

?

（隔離型）溫度變送器規格表

?

型號	分度號	測量范圍℃
SBWR -4150	E	0～300 0～400 0～500 0～600 100～500 200～500 200～600
SBWR -4250	K	0～400 0～500 0～800 0～1000 0～1100 0～1200 200～500 300～600 200～800
SBWR -4250 -4450	Pt100	-50～50 -50～150 -50～200 -100～500 -100～200 -200～500 0～50 0～100 0～150 0～200 0～250 0～300 0～350 0～400 0～500 50～100 50～150 100～200 200～400

?

(智能型)溫度變送器規格表

?

型號	分度號	最大量程范圍（℃）	允許下限變化范圍（℃）	允許上限變化范圍（℃）	最小量 程范圍（℃）
SBWR－□16□	E	0～800	0～700	100～800	100
SBWR－□26□	K	0～1300	0～900	400～1300	400
SBWR－□36□	S	0～1600	0～1200	400～1600	400
SBWR－□46□	B	100～1800	100～1400	500～1800	400
SBWR－□56□	T	0～400	0～300	100～400	100
SBWR－□66□	J	0～600	0～500	100～600	100
SBWR－□86□	N	0～1300	0～900	400～1300	400
SBWZ－□16□	Cu50	-50～150	-50～100	0～150	50
SBWZ－□16□	Pt100	-220～700	-220～650	-150～700	50

?

注：其它規格可根據客戶要求特殊訂貨。

溫度變送器變送器量程調整及通訊

該智能溫度變送器根據實際需要可實現一機多型號化，即一臺智能溫度變送器可以分別輸入不同型號，不同分度號的熱電偶或熱電阻，具體實現方法可以參照《ZBT通訊器使用說明書》。其詳細介紹了智能溫度變送器進行通訊時要旋開殼蓋，下圖為智能溫度變送器和ZTB通訊器的通訊接線圖：
