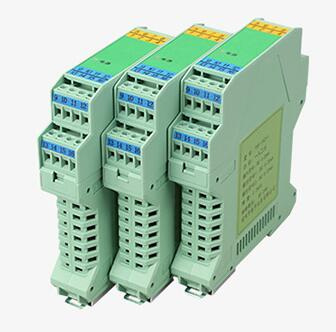

YWP系列信號隔離器是將輸入單路或雙路電流(4-20ma,0-20ma,0-10ma)或電壓(0-10v,0-5v,1-5v)信號，變送輸出隔離的單路或雙路線性的電流(0-10ma,4-20ma,0-20ma)或電壓(0-2.5v,0-5v,1-5v)信號，并提高輸入、輸出、電源之間的電氣隔離性能，信號隔離器是一種導軌式安裝的智能信號轉換儀表。
?

一、技術特點:

YWP系列信號隔離器采用了先進的數字化技術，在對高、低頻干擾信號的抑制方面均有著優異表現，即使在大功率變頻控制系統中依然能夠可靠應用，內部采用數字化調校、無零點及滿度電位器、自動動態校準零點、溫度漂移自動補償?shù)戎T多先進技術，并符合IEC61000-4-4：1995中所規定的第四類（惡劣工業現場）環境對產品的抗電磁干擾要求，這一系列技術的應用使產品的穩定性及可靠性得到科學的保證。以上各項技術領先國際先進水平。

二、產品適用性:

可以與單元組合儀表及DCS、PLC等系統配套使用，在油田、石化、制造、電力、冶金等行業的重大工程中有著廣泛應用。

三、技術參數 :
1.系統傳輸準確度：±0.2%·F·S；

2.溫度漂移：≤0.005%F·S/℃；

3.工作溫度：工業級標準 -10～+55℃；

4.輸入阻抗：電流：100Ω；電壓：500KΩ；

5.電流輸出允許外接的負載阻抗：

（1）4～20mA輸出時0～500Ω；

（2）0～10mA輸出時0～1KΩ,需要更大的負載能力請?jiān)谟嗀洉r(shí)說明。
6.電磁兼容：符合IEC61000-4-4：1995中所規定的第四類（惡劣工業現場）環境對產品的抗電磁干擾要求；

7.輸入/輸出/電源/通訊/雙路間絕緣強度：≥1500V.AC；

8.儲運環境溫度：-40～+80℃；

9.相對濕度：10-90％RH（40℃時）；

10.供電電源：交流： AC 95～265V；

11.直流：DC12V～32V（反接保護）；

12.輸入功率：0.9～1.8W（與型號有關，詳見本手冊附錄中關于輸入功率的計算方法）；

13.通訊接口：RS232 或 RS485，MODBUS軟件協議（選配）；

14.外形尺寸：寬×高×深：22.5×100×115mm；

15凈重：140g±20g.
?

四、YWP系列信號隔離器選型表:

?

?
