寬屏無紙記錄儀

2019-04-29

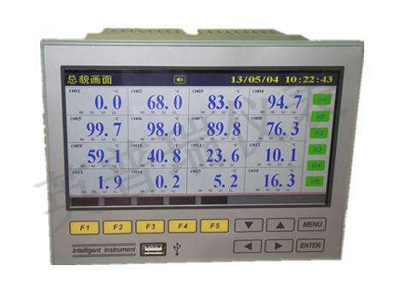

?YPR-7000系列寬屏無紙記錄儀是一種將現場的溫度、壓力、流量、液位等參數顯示并記錄下來的二次儀表。采用高性能32位ARM微處理器和7英寸寬屏、480×240點陣TFT彩色液晶顯示屏，

YPR-7000系列超薄寬屏彩色無紙記錄儀1-16路萬能輸入（可組態選擇輸入：標準電壓、標準電流、熱電偶、熱電阻、頻率、開關量、脈沖等）?？蓭?路繼電器報警輸出，6路饋電輸出，4個變送輸出，RS232/485通訊接口可選擇，藍牙功能，GPRS功能以太網接口，微型打印機接口和USB接口，24V饋電輸出可以給傳感器供電；R7100具有強大的顯示功能，實時曲線顯示，歷史曲線追憶，棒圖顯示，報警列表顯示，掉電列表顯示。產品適用于冶金、石油、化工、建材、造紙、食品、制藥、熱處理和水處理等各種工業現場。

一、寬屏彩色無紙記錄儀技術參數：

1.輸入信號：最多16通道萬能信號輸入，通道間隔離電壓大于250VAC，通道和地之間隔離電壓大于500VAC，全隔離型。

2.靜電放電抗擾度：3級；電快速瞬變脈沖群抗擾度：3級；浪涌(沖擊)抗擾度：3級。

3.信號類型：標準信號：(0～10)mA、(4～20)mA、(0～5)V、(1～5)V、(-10～10)V；

毫伏信號：(0～20)mV、(0～100)mV；

熱電偶：B、E、J、K、S、T、WRe5-26、R、N；

熱電阻信號：Pt100、Cu50、JPt100；自定義信號類型。

4.模擬量輸出：4路模擬量變送器或者控制輸出。

5.記錄間隔：1-240秒；如將記錄間隔設置成1秒鐘，則16通道可記錄最短時間為12天。

6.采樣周期：1秒。

7.精度等級：0.2級。

8.存儲容量：內部Flash存儲器容量32MB。

9.存儲方式：文件式存儲方式，更改記錄間隔不會改變歷史記錄。

10.配電：額定電壓24VDC，最大電流100mA，隔離型限流輸出。

11.報警輸出：最多6通道，250VAC 3A 繼電器常開觸點。

12.通訊接口：RS-232C和隔離型RS-485接口，通訊波特率為1200、9600、19200、57600、115200bps可選。

13.供電：交流：220VAC±10%; 頻率范圍：50Hz±5%；最大功耗：30VA。

14.工作條件：工作溫度：(0～50)℃；

濕度：(10～85)%(無結露)；

運輸和存儲溫度：(-20～60)℃；

濕度：(5～95)%(無結露)。

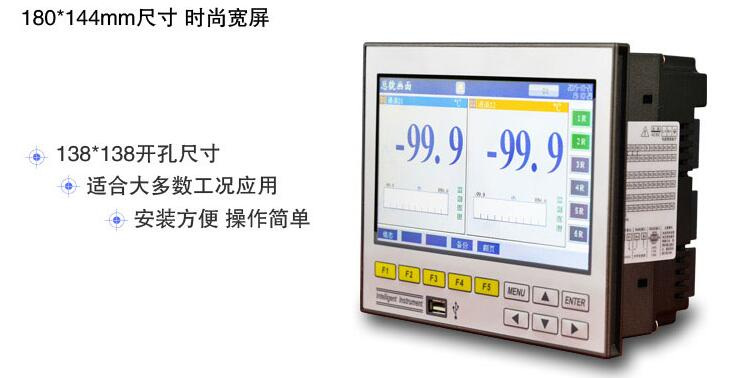

15.尺寸：外形尺寸：180mm×144mm×104mm;開孔尺寸：138mm×138mm。

二、YPR-7000系列寬屏無紙記錄儀選型表:

YPR-70－□□□□□－□-□/□-□寬屏無紙記錄儀
代號	模擬輸入通道數量
01	1個輸入通道
02	2個輸入通道
…	… …
16	16個輸入通道
代號	模擬輸出通道數量
0	無模擬量輸出
1	1路模擬量輸出，0～10/4～20mA可設
…	… …
4	4路模擬量輸出，0～10/4～20mA可設
代號	報警輸出數量
00	無繼電器輸出
01	1個繼電器輸出
…	… …
12	12個繼電器輸出
代號	存貯容量
064	64M存儲容量
128	128M存儲容量
248	248M存儲容量
代號	PID調節功能
0	無調節功能
1	PID調節功能（多1路PID功能少1路輸入通道）
代號	流量補償、累積功能
0	無補償、累積功能
1	含多種補償、累積功能
代號	通訊功能
0	無通訊接口
1	RS232通訊接口
2	RS485通訊接口
代號	USB轉存功能
0	無數據轉存功能
1	USB數據轉存功能
代號	供電方式
A	85～265V，45～55Hz
	附件
	微型打印機（含電源）（訂貨號：SC3611）
	記錄儀上位管理軟件（訂貨號：SC3411）
	RS485/RS232轉換模塊（訂貨號：SC3511）

產品應用

　　YPR-7000系列寬屏無紙記錄儀廣泛應用于電網、電力設備、地鐵、石油、化工、冶金、輕紡、造紙、環保、食品、污水處理、熱處理、科研、軍工、實驗室、高等院校、暖通、電子、建材、陶瓷廠等工業鄰域。
