智能雙回路測控儀

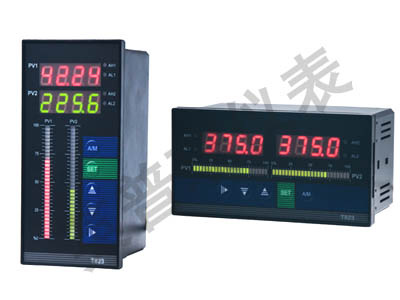

智能雙光柱測控儀
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
YWP-TS823系列智能雙光柱測控儀適用于各種溫度、壓力、液位、長度等的測量控制。采用微處理器進行數字運算，可對各種非線性信號進行高精度的線性矯正。產品集數字測量顯示和模擬測量顯示于一體，采用數碼 LED顯示，可精確的顯示控制實時測量值；? 同時采用高精度40線光柱顯示，清晰直觀的顯示實時測量值。以方便直觀的與其它測量參數進行比較。儀表向用戶開啟了儀表內部參數（包括輸入類型、運算方式、輸出參數、通訊參數等）的設定界面。? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
YWP-TS823系列智能雙光柱測控儀可切換輸入多種分度號。采用先進的無跳線技術，更改輸入分度號時，不用更改跳線或開關。整個儀表改型過程不需斷電，只需設定儀表的分度號及相關參數， 即可在線完成輸入分度號的更改。產品支持多機通訊?具有多種標準串行雙向通訊功能， 可選擇多種通訊接品方式（如 RS-232C、RS-485、RS-422等），通訊波特率300～9600bps儀表內部參數自由設定?？膳c各種帶串行輸入輸出的設備（如電腦、可編程控制器、PLC等）進行通訊，構成智能管理系統。? ? ? ? ? ? ? ? ? ? ? ?? ? ? ? ? ? ? ?
一、主要特點：?
| ·??? 全新概念的計算機數字自動調校 | ·??? 測量值零點遷移功能 |
| ? ·??? 測量值增益放大功能 | ·??? 冷端補償值零點遷移功能 |
| ·??? 冷端補償值增益放大功能 | ·??? 變送輸出值零點遷移功能 |
| ·??? 變送輸出值增益放大功能 | ·??? 清晰明確的測量值顯示 |
| ·??? 高清晰LED數量顯示測量值 | ·??? 高亮度光柱測量值顯示 |
| ·??? 支持多機網絡通訊，通訊協議可任意自由設定 | ·??? 獨特的全開放式用戶自設定界面 |
| ·??? 輸入信號類型設定 | ·??? 測量值零點與量程范圍設定 |
| ·??? 報警方式設定 | ·??? 輸出方式設定 |
| ·??? 設定參數斷電永久保留及參數密碼鎖定 | ·??? 全數字化冷端補償 |
| ·??? 可選擇儀表內部冷端補償 | ·??? 可選擇外接冷端補償（適用于高精度測量場合） |
| ·??? 多規格外形結構尺寸 | ? ·??? 交直流開關電源供電方式 |
二、主要技術參數?
| 輸入信號 | 模擬量：電阻－－標準熱電阻－－Pt100?? Cu50等遠傳壓力電阻 電偶－－標準熱電偶－－B、S、K、E、J、T、WRe等 電流－－0～10mA、4～20mA、0～20mA等－－輸入阻? 抗≤250Ω? 電壓－－0～5V、1～5V等－－輸入阻抗≥250Ω |
|---|---|
| 測量范圍 | -1999~9999字 |
| 測量精度 | 0.2％FS? ±1字或0.5％FS? ±1字 |
| 分? 辨?? 率 | 1、0.1、0.01或0.001字 |
| 溫度補償 | 0～50 |
| 顯示方式 | -1999~9999? 測量值顯示?????????? ·? -1999~9999? 設定值顯示 ·? 0～100％ 測量值光柱顯示???????? ·? 發光二極管工作狀態顯示 |
| 光柱精度 | 光柱顯示精度為1％ |
| 控制方式 | 位式ON/OFF? 帶回差 |
| 輸出信號 | 模擬量輸出??? DC0～10mA （負載能力≤750Ω）? DC4～20mA （負載能力≤500Ω）DC0～5V?（負載能力≤250Ω）?DC1～5V????? （負載能力≤250Ω） 開關量輸出??? 繼電器控制輸出－－繼電器ON/OFF? 帶回差 |
| 觸點容量 | AC220V/3A；DC24V/6A（阻性負載） 可控硅控制輸出－－SCR（可控硅過零觸發脈沖）? 輸出，可觸發可控硅：400V/100A 固態繼電器輸出－－SSR（固態繼電器控制信號）? 輸出，6～24/30mA（電壓不可調） |
| 通訊輸出 | 接口方式－－標準串行雙向通信接口：RS-485， RS-232C，RS-422等 波?? 特? 率－－300～9600bps? 內部自由設定 |
| 饋電輸出 | DC24V，負載能力≤30mA |
| 控制方式 | 可選擇1～4限控制，LED指示?？刂品绞綖槔^電器ON/OFF帶回差（用戶可自由設定） |
| 控制精度 | ±1字 |
| 報警方式 | 可選擇1～4限報警，LED指示。控制方式為繼電器ON/OFF帶回差（用戶可自由設定） |
| 報警精度 | ±1字 |
| 溫度補償 | 0～50℃數字式溫度自動補償 |
| 參數設定 | 面板輕觸式按鍵數字設定??.參數設定值斷電永久保持. 參數設定值密碼鎖定 |
| 保護方式 | 輸入回路斷線報警（熱電偶或電阻輸入時），繼電器輸出，LED指示 ·? 輸入超/欠量程報警??? ·? 電源欠壓自動復位?? ·? 工作異常自動復位（Watch? dog） |
| 聯機通訊 | 通訊協議為二線制、三線制或四線制（如RS－485，RS－232C，Rs－422等），亦可由用戶特殊要求，波特率300～9600bps可由 儀表內部參數自由設定。接口和主機采用光電隔離，通訊距離 可達1.2公里。系統采用主－從通訊方式，整個控制回路只需一 根二（三、四）芯電纜，即可實現與上位機通訊，上位微機可 呼叫用戶設定的設備號，隨時調用各臺儀表的現場數據，并可 進行儀表內部參數設定。配用 FWP 數據采集器和FWP工控 組態軟件，可實現多臺FWP儀表與一臺或多臺微機進行聯機? 通訊。 |
| 使用環境 | 環境溫度? 0～50℃ |
| 相對濕度 | ≤85RH????????????????????? ·? 避免強腐蝕氣體 |
| 供電電壓 | 常規型：?? ·?? AC220V + 10 - 15%（50Hz? ±2Hz 線性電源）特殊型：?? ·?? AC90 ~260V－－開關電源? ·? DC24V ±2V－－開關電源 |
| 功???????耗 | ? ≤5W（AC220V線性電源供電) ·? ≤4W（AC90V～265V開關電源供電）·?? ≤4W（DC4V電源供電） |
| 結???????構 | 標準卡入式 |
| 重???????量 | 420g（AC220V線性電源供電） |
使用環境條件?
安裝位置不得有強烈的機械振動、沖擊，以及來自信號端、電源端及空間的大電流、火花等電磁感應的影響，空氣中不得有對金屬、塑料件起腐蝕作用的氣體。
YWP-TS823系列智能雙光柱測控儀選型表：?
| 型??????????????號 | 說???????明 | |||||||||
| YWP-T | □□□ | -□ | □□ | -□□ | /□□ | -□□ | □□ | □ | □ | 雙回路光柱測量顯示控制儀 |
| 外形尺寸 | D823 S823 D923 D723 D423 S423 |
? | ? | ? | ? | ? | ? | ? | ? | 160×80mm（橫式） 80×160mm（豎式） 96×96mm 72×72mm 96×48mm（橫式） 48×96mm（豎式） |
| TD823 TS823 |
? | ? | ? | ? | ? | ? | ? | ? | 160×80mm（橫式）雙回路雙光柱 80×160mm（豎式）雙回路雙光柱 |
|
| 通訊方式 | ? | □ | ? | ? | ? | ? | ? | ? | ? | 參見“通訊方式” |
| 第一、二路報警 變送輸出方式 |
? | □□ | ? | ? | ? | ? | ? | ? | 參見“輸出方式” | |
| 第一路輸入類型 | ? | □□ | ? | ? | ? | ? | ? | 參見“輸入類型” | ||
| 第二路輸入類型 | ? | □□ | ? | ? | ? | ? | 參見“輸入類型” | |||
| 第一路報警方式 | ? |
H/L |
? | ? | ? | 上限或下限報警控制 上限或下限報警控制 |
||||
| 第二路報警方式 | ? | H/L H/L |
? | ? | 上限或下限報警控制 上限或下限報警控制 |
|||||
| 饋電輸出 | ? | P 2P |
? | 一路DC24V輸出 二路DC24V輸出 |
||||||
| 供電方式 | ? | W T ? |
DC 24V供電(開關電源) AC 90～265V供電(開關電源) |
|||||||
| 測量精度 | ? | B |
0.5％FS±1字(可省略) 0.2％FS±1字(請注明) |
|||||||
?★輸入類型：SL0=36為全切換(特殊型號或要求的，請?zhí)峁┓侄忍?hào)或參考標準，訂貨時說明)
?
通訊方式：
輸出方式：
輸入類型：
特殊型號或要求，請?zhí)峁┓侄忍?hào)或參考標準，定貨時說明。
