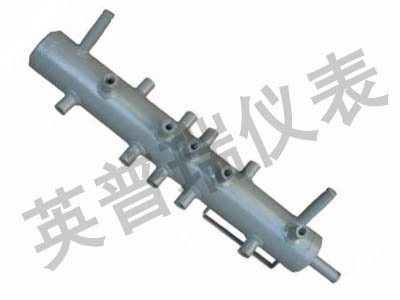

電接點水位計測量筒是用于鍋爐汽包等高溫高壓容器內水位顯示與控制，有自檢功能，雙色顯示。它有測量筒、與之相配的電極和雙色液位顯示儀表三部分組成，根據溫度和壓力不同分為：01/02/03S三類

鍋爐汽包電接點液位計 除氧器雙色電接點水位計是利用鍋爐汽包內的水與蒸汽導電率性能差異極大的原理，將水位的變化通過電接點轉換成電阻值變化，并傳送到二次儀表進行測量、顯示和控制。設計時采用了多個電接點的檢測方法即測理筒上有幾個電接點，則二次儀表就有幾個顯示點，最多時可達32點。

工作原理：

鍋爐汽包電接點液位計 除氧器雙色電接點水位計是由水位測量筒，電接點和水位變送器部分構成，由于水和汽的導電性能差別極大，以發電廠鍋爐汽包為例，一般水阻在幾十KΩ，汽阻在1MΩ以上，電接點的絕緣子使電接點與水位測量筒外殼絕緣。當水位浸沒電接點時，由于水的電阻較底，使電接點與容器外殼接通，通過水和汽阻值的變化，轉換成電信息送至水位變送器進行運算和邏輯判斷，最終通過繼電器輸出。

電接點水位計液位計電極的型號和規格：

電接點液位計測量筒、電極及技術參數：
1.測量筒制造標準 按國家機械行業標準JB/T6691-93鍋爐用電接點液位計技術條件制造、生產、檢驗。
2.電極（電接點）采用超純陶瓷制造。結構分兩種：壓入式和螺紋式

電接點液位計技術指標:
工稱壓力：1.6、2.5、4.0、6.4、10、12、16、22MPa 絕緣性能：≥500MΩ
工作壓力：≤21.56MPa
可測中心距：≤2200mm
工作溫度：372℃



測量筒選型命名方法

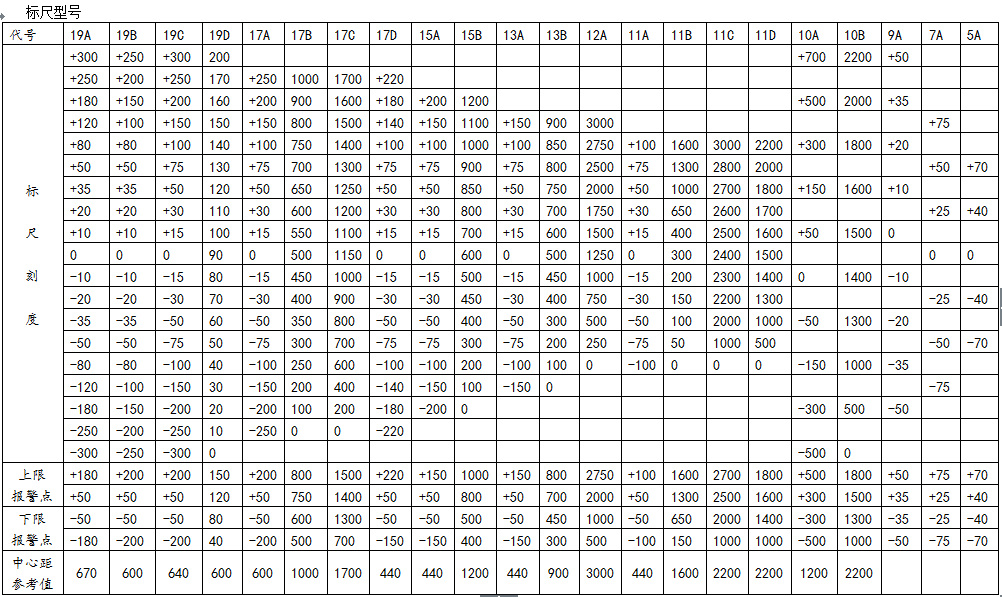

標尺型號

測量筒參數

01—工作壓力≤6.4Mpa

02—工作壓力≤16Mpa

03—工作壓力≤20Mpa

04—工作壓力≤22Mpa

顯示儀表安裝方式：

                          Z—豎式安裝

                          H—橫式安裝

 訂貨時請?zhí)峁┮韵聟?shù)：

測點分布[每個點的刻度或查附表對應的型號（指附表范圍之外的）]

報警保護輸出位置（常用的標尺型號可查附表）

測量筒工作壓力

上下法蘭中心距離

是否配法蘭

超純陶瓷電極型號

有無其他特殊要求
