壓力表
YTXC耐震電接點壓力表
YTXC耐震電接點壓力表具有抗介質脈動和沖擊載荷，耐環境振動等優異特性，適用測量對銅和銅合金無腐蝕性的氣體，液體或蒸汽等介質的壓力測量和控制，儀表設上、下限二位開關型接點裝置（可選雙上限或雙下限接點裝置），在壓力達到設定值時發出信號或通斷控制電路，供作業系統自動控制或發訊用。其抗振結構可有效抑制指針的抖動、沖擊，保護接點，使儀表指示清晰，電信號切換可靠，工作穩定。廣泛應用于機械、化工、石油、冶金、電力等工業生產過程壓力測量和控制。
YTXC耐震電接點壓力表技術參數：
|
型號 |
YTXC-60 |
YTXC-100 |
YTXC-150 |
|||
|
公稱直徑 |
￠60 |
￠100 |
￠150 |
|||
|
接頭螺紋 |
M14×1.5；M20×1.5；G3/8；G1/2； |
|||||
|
精度等級(%) |
1.6 (2.5) |
|||||
|
測量范圍(Mpa) |
-0.1~0；-0.1~0．15；-0.1~0.3；-0.1~0.5；-0.1~0.9;-0.1~1.5；-0.1~2.4；0~0.1；0~0.16；0~0.25；0~0.4；0~0.6；0~1.0；0~1.6；0~2.5；0~4.0；0~6.0；0~10；0~16；0~25；0~40；0~60；0~100；0~160 |
|||||
|
使用環境溫度(℃) |
-25℃~55℃ |
|||||
|
結構形式 |
徑向無邊；軸向無邊（Z）；軸向帶前邊（ZQ）；徑向帶后邊(T)；徑向帶前邊（TQ）； |
|||||
|
接點 電參數 |
工作電壓 |
380VAC；220VDC（最高電壓） |
||||
|
最大工作電流 |
1A |
|||||
|
持續電流 |
0.6A |
|||||
|
最大功率（無感負載） |
30VA ；50VA |
|||||
|
接點開關形式 |
一常開，一常閉 |
雙常開 |
雙常閉 |
|||
|
連接器 |
防水接線盒；X14K4P航空插頭 |
|||||
|
抗震等級 |
V．H．4 |
|||||
|
執行標準 |
JB/T9273-1999 |
|||||
|
防護等級 |
IP65 |
|||||
|
表殼材質 |
鐵殼電鍍；不銹鋼304SS ；鋁合金殼 可選 |
|||||
|
接頭材質 |
銅；304；316可選 |
|||||
耐震電接點壓力表使用工作溫度：-25℃~55℃；
工作壓力上限：不大于儀表上限的2/3；
工作環境振動頻率不大于25Hz，振幅不大于0.5mm；
耐震電接點壓力表執行標準：JB/T9273-1999；

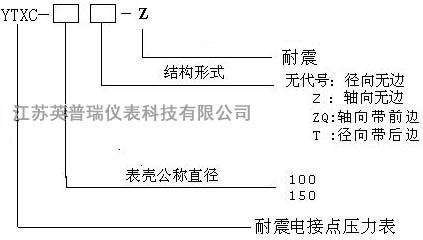

YTXC耐震電接點壓力表選型表：
|
型號 |
結構形式 |
外形尺寸mm |
||||||||||
|
D |
D1 |
D2 |
D3 |
A |
B |
C |
E |
d |
d0 |
M |
||
|
YTXC-60-Z |
徑向無邊 |
60 |
68 |
62 |
|
31 |
32 |
/ |
12 |
/ |
/ |
14×1.5 |
|
YTXC-100-Z |
徑向無邊 |
100 |
120 |
96 |
/ |
44 |
38 |
/ |
12.5 |
/ |
/ |
20×1.5 |
|
YTXC-100ZQ-Z |
軸向帶前邊 |
100 |
130 |
96 |
/ |
42 |
33 |
34 |
8.5 |
118 |
5.6 |
|
|
YTXC-100Z-Z |
軸向無邊 |
100 |
130 |
96 |
|
42 |
33 |
34 |
8.5 |
/ |
/ |
|
|
YTXC-100TQ-Z |
徑向帶前邊 |
100 |
125 |
96 |
102 |
44 |
38 |
/ |
9.5 |
118 |
5.6 |
|
|
YTXC-150-Z |
徑向無邊 |
150 |
164 |
136 |
/ |
50 |
44 |
/ |
16 |
/ |
/ |
|
|
YTXC-150ZQ-Z |
軸向帶前邊 |
150 |
177 |
136 |
/ |
50 |
43 |
55 |
14 |
165 |
5.6 |
|
|
YTXC-150TQ-Z |
徑向帶前邊 |
150 |
177 |
136 |
144 |
50 |
44 |
/ |
18 |
165 |
5.6 |
|

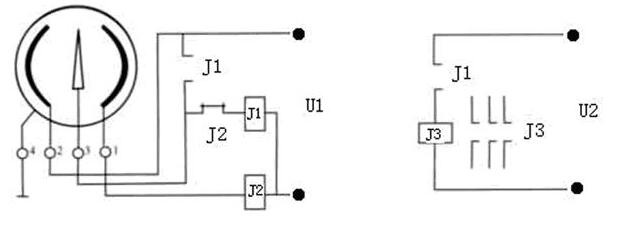

接線示意圖：
使用與訂貨須知：
1.儀表工作環境應無腐蝕性氣體，測量腐蝕性介質采用不銹鋼型電接點壓力表。
2.訂貨請說明名稱、型號及測量范圍、接點開關形式和材質。
3.低電壓控制系統建議不采用耐震電接點壓力表。低電壓大電流時宜配用本公司生產的YXC型保護繼電器。
