一、產品概述：

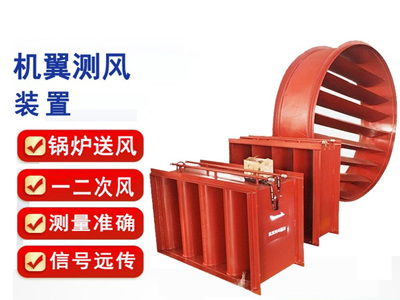

機翼測風裝置是國內外電力行業一、二次風量測量中運用廣泛的一種流量測量裝置，它適用于空氣流量較大、風道截面積大、流速較低、直管段長度較短的情況，是一種傳統的風量測量裝置。我公司依據各種不同的風道形狀、尺寸、及風量等技術條件設計、制造出不同類型的機翼型風量測量裝置，可用于矩形及圓形管道。

二、測量原理：

機翼測風裝置是采用一種機翼形節流件的節流式流量傳感器。

三、產品特點：

機翼測風裝置是目前用的比較廣泛的一種測風裝置，它與其它測風裝置比較有如下優點：

1、核心節流元件為流線型機翼形狀，其阻力系數達到了最小極限。壓損較小，產生的壓損不超過差壓值的14%。

2、采用了多個翼形管，增加了檢測點，提高了測量精確度；翼形管增多，則翼形管長度縮短，從而使管段長度縮短，減少了體積，降低了重量。

3、在每個翼形管上選擇的檢測點是采用等面積法，從而使測得的流量接近真值，確保 了測量精確度。

4、采用獨特的機翼腔體取壓法，徹底解決了堵塞問題，在翼形管外部增加了排污裝置和疏通裝置，確保運行安全和維修方便。

5、長期穩定性好、適用范圍廣、結構簡單、操作便于掌握、故障容易排除。

6、對直管段要求低，前直管段0.6~1.0D,后直管段0.2D。

7、具有獨特的機翼線型，能產生較大的差壓，測量穩定、精度較高。

四、主要技術參數：

1、測量介質：空氣、鍋爐一、二次風等介質；

2、管道：圓管﹑矩形管；

3、管道適用范圍： Dn=200～6000mm B×H=200×300～6000×6000mm；

4、精度：±1.0%；

5、公稱壓力： Pn≤6.4MPa；

6、流體溫度： t≤450℃；

7、精度等級： 1.0級  2.0級

五、機翼測風裝置選型表：
