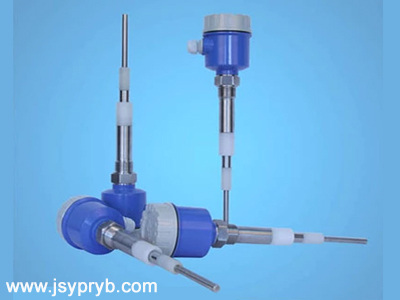

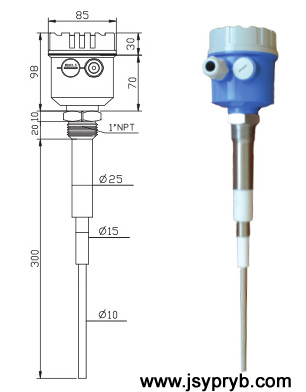

　??射頻導納物位開關用更先進的射頻導納技術取代電容測量，解決了物料黏附問題，相對于其他同類產品具有更高的系統穩定性，即使在極端惡劣的現場條件下，也能可靠工作，而且不受掛料、溫度、壓力、密度、濕度，甚至物料化學特性變化的影響，性能可靠，廣泛用于灰粉、灰漿、水泥熟料、煤粉等介質的料位測量。

工作原理：
????????射頻導納物位開關發射一定的高頻無線電波作用于探頭上，以此分析和確定容器內物位的變化。射頻導納開關對所探材料的不同，無線電波的頻率也隨之改變。射頻導納開關的探頭和容器壁構成了一個間距固定的電容兩級，探頭的絕緣材料和周圍的空氣提供絕緣介質?？諝獗黄渌橘|(zhì)所取代時，探頭與容器壁所構成的電容量將改變，這一變化將引起作用于射頻導納開關探頭的無線電波的變化。這一變化被射頻導納開關內部線路檢測到，與設置值比較，確定其改變量。當與設置值相同時，輸出開關量信號。?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
射頻導納物位開關性能技術指標：
輸????出:????????DPDT繼電器(雙刀雙擲)
觸點容量:?????250VAC:?1A有感,3A無感
供????電:???????185～255VAC,50/60Hz???95～135VAC,50/60Hz???19～29VDC(2W最大)
分辨率:?????????0.2pF或更小
重復性:?????????<1mm?(導電物料)??<20mm?(絕緣物料)
負載電阻:???????中心端到屏蔽端之間500Ω??屏蔽端到地之間150Ω
報警方式:???????可現場設置為HLFS(高位報警及其故障保險方式)或LLFS?(低位報警及其故障保險方式)
報警燈輸出:?????紅燈-物位報警??綠燈-物位正常??黃燈-儀表故障
環境溫度:???????-40-～+75℃
響應時間:??????﹤0.5s
延????時:? ? ? ? ?1～55秒(可選)
安全柵:?????????內置限流、?四重限壓防護安全柵
靜電火花防護(對傳感器):?抗浪涌沖擊1000V
射頻防護(內置濾波器):?對于來自1.5米以外的其它外露傳感元件、電纜或輸電線路功率為5W的射頻干擾，該變送器電路具有防護功能，即在導電物料中工作點也不受影響
探頭長度:???????0.5m（標準）??0.1m～20m?(可選)
電纜長度:???????5m?(標準)?????0.1～50m?(可選)??＞50m～100m?(向廠家咨詢)
電器接口：?????雙M20×1.5(或3/4＂NPT可選)
過程連接:???????NPT螺紋安裝?(標準，可選BSPT?)，法蘭安裝（可選）
外殼防護:???????符合IP67
防爆等級：　Exd[ia]iaⅡCT4

射頻導納物位開關適用范圍：
液???體：???????導電液體和絕緣液體
槳???體：???????導電槳體和絕緣槳體
顆???粒：???????糧食、?塑料片、?煤等
界???面：???????不同介質常數的兩種液體界面
粉???末：???????塑料粉末?、水泥、?飛灰等? ? ? ? ? ? ? ? ? ? ? ? ? ?

射頻導納物位開關安裝注意事項:

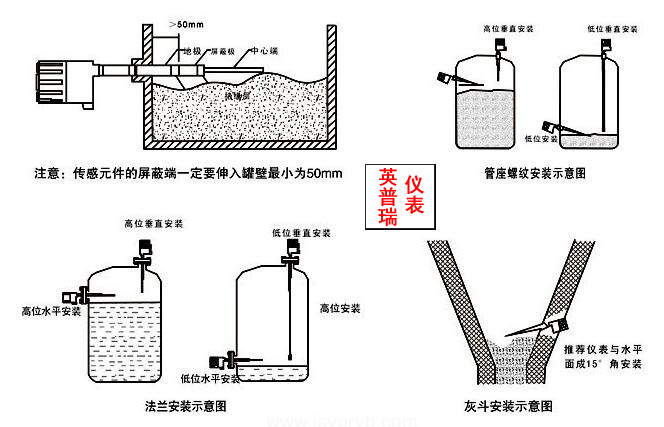

射頻導納料位開關作為一種常用的物位測量開關，廣泛應用于塑料、飼料、谷物、橡膠、藥物、沙子、食品、水泥、涂料、衣料、紙漿等料位的測量。但由于其特殊的測量原理，在安裝時有些事項需要特別注意，下面通過江蘇英普瑞儀表的YPSP-500射頻導納物位開關的安裝圖，就射頻導納料位開關安裝注意事項說明如下。

一、水平安裝

為了確保測量的準確性，可以將射頻導納料位開關水平安裝。如果測量誤差允許在幾厘米范圍內，建議將射頻導納料位開關向下傾斜約20°后安裝，可以避免由于物料在探頭上的堆積而造成的測量誤差（注：纜繩型射頻導納物位開關禁止水平安裝）。對于一些特殊應用場合的安裝，還需要增加防護擋板，儀表才能更可靠工作。

a. 常用防護擋板類型

b. 對于粗糙或具有較大磨損性物料的擋板類型

如果被測料位是粗糙或具有很大磨損性的物料，可以選擇凹型防護擋板。這種擋板可讓物料在凹槽內形成一定的堆積，減少物料對擋板的沖擊和磨損，從而提高防護擋板的使用壽命。

二、垂直安裝

垂直安裝時，為了避免圓柱容器中介質堆角和容器壁自身電抗造成的測量誤差，建議安裝在距離容器壁大于500mm處。

三、 避開入料口
在選擇射頻導納料位開關的安裝位置時，應避免由于安裝在入料口位置而造成的測量誤差，甚至損壞儀表。

四、 防潮

當儀表安裝在戶外或有潮氣的環境中時，在接入電纜之前，請將電纜線彎曲并朝下引，當遇到下雨或存在冷凝現象的情況時，雨水和冷凝水便會隨之往下流，防止潮氣進入儀表。

五、 安裝間距

當由于測量需要，料倉內要求安裝多臺儀表時，應保證儀表之間的安裝間距大于500mm，防止儀表之間的探頭相互干擾，導致測量不可靠。

六、 保護極插入深度
為保證儀表抗粘附的功能，儀表安裝時應保證探頭保護極插入料倉內的尺寸大于50mm。
?

射頻導納物位開關現場調試方法：
安裝在罐體上之后?在探桿沒接觸到物料的時候??擰開后蓋?接上電源線（AC220或24V?DC）???
第一步把兩個調試旋鈕用小平口螺絲刀逆時針調到底。
第二步把粗調?C旋鈕?調到指示燈有紅變綠，再逆時針回調一點，指示燈有綠變紅。??
第三步把細調??F旋鈕??到由綠燈變成紅燈?就可以了。
