工作原理

被測蒸汽流經流量計本體：時由孔板節流，在前后壓差的作用下，一部分蒸汽通過噴嘴進入分流管噴嘴形成的射流推動轉子軸以上端的翼輪旋轉，轉子軸下端有兩阻 尼葉片在注滿阻尼液的阻尼室中作阻尼轉動，使翼輪能充分吸收射流的動能。翼輪的旋轉力矩與阻尼力矩相平衡時，翼輪的轉速與流經流量計被測蒸汽的質量流量成 正比，通過修正，分度，由指示器表盤反映出累積蒸汽的實際流量。

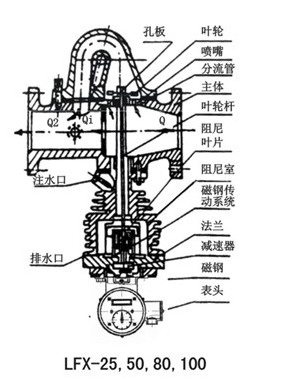

LFX系列機械旋翼式蒸汽流量計結構圖：



LFX系列機械旋翼式蒸汽流量計特點

1、流量計為機械型儀表，結構牢固，安裝、使用和維修方便。用被測蒸汽作動力源，無需外接動力源。
2、配有三種規格孔板，流量范圍廣。
3、在工況壓力改變后，可方便地進行壓力調節。
4、采用磁連接，密封性能好。

LFX系列機械旋翼式蒸汽流量計主要參數：
公稱通徑：DN25、50、80、100
使用壓力范圍：0.05－1.6MPa
最高使用溫度：240°C
精度等級：2.5級
補償方式：手動壓力補償
讀數方式：現場直讀式，也可實現遠傳。

流量測量范圍 （kg/h）：

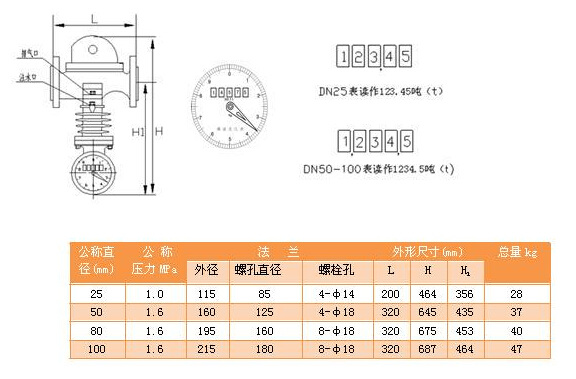

LFX系列機械旋翼式蒸汽流量計外型尺寸規格：

 LFX系列旋翼式蒸汽流量計安裝示意圖:


流量計應安裝在水平蒸汽管道上。流量計前、后直管段應符合安裝圖要求。
記數指示表頭在流量計的下部，同蒸汽管道保持垂直。
當蒸汽管道內徑與流量計公稱直徑不符時，只要流量計的流量范圍可以滿足需要，可在保證流量計前后直管段條件下裝漸縮(擴)管。
機械旋翼式蒸汽流量計運行使用前，必須向阻尼室內注滿干凈清水。首先將兩個注水螺絲擰下來（避免內腔氣體排不凈，水裝不滿），然后向阻尼室內注滿干凈清水。否則，將導致儀表損壞或降低儀表精度和壽命。
流量計在環境溫度0℃以下使用時，應在阻尼室內的水中加入適當?shù)姆纼鲆海ㄗ枘嵋簽闈舛葹?0％的乙二醇溶液）。
安裝流量計前，應將管路沖洗干凈，防止臟物隨蒸汽進入儀表造成儀表損壞。蒸汽流量計投入運行時，應逐漸打開閥門，不要突然開大閥門，以免損壞零件。
