頻率輸入檢測端安全柵向危險儀表提供電源，并將來自危險區的頻率信號，經隔離變送后輸出到安全區。也可通過配置的通訊接口在安全區進行串行通訊聯網。它是智能化的安全柵產品，具有在線故障自診斷功能，用戶也可通過專用手持式中文編程器或計算機對本產品進行輸入信號類型及輸出量程的設置。

產品特點

      ◆ 全智能、數字化、現場可編程
      ◆ 16位高精度采集芯片設計
      ◆ 輸入故障狀態指示
      ◆ 22.5mm厚度，便于密集安裝
      ◆ 標準DIN35mm導軌安裝

技術參數

      ◆ 頻率輸入： 高電平≥4V；低電平≤1V；頻率≤5kHZ；幅值≤12V；
      ◆ 現場配電：電壓12V或24V，正常工作電流≤25mA
      ◆ 負載能力： 電流 ≤500Ω；電壓 ≥1MΩ
      ◆ 響應時間： ≤20mS
      ◆ 介電強度： ≥1500V AC（輸入/輸出/電源之間，漏電流1mA，測試時間1min）
      ◆ 電磁兼容： 符合IEC61000-4-4：1995中第三類工業現場對抗電磁干擾的要求
      ◆ 供電電源：20～30V DC （直流）
      ◆ 功    耗：1.1W
      ◆ 工作溫度： -20～+60℃

國家儀器儀表電氣產品質量檢驗中心（CQSTI）認證參數：

     （9、10間）：Um=250VAC/DC，Uo=28.4V，Io=88mA，Po=624mW，
      ⅡC：Co=0.055uF，Lo=3.2mH
      ⅡB：Co=0.44uF，Lo=9.6mH
      ⅡA：Co=1.45uF，Lo=25.6mH
      （10、11間）：Um=250VAC/DC，Uo=8.6V，Io=13.5mA，Po=29.0mW，
      ⅡC：Co=4.34uF，Lo=136.5mH
      ⅡB：Co=38.5uF，Lo=409.5mH
      ⅡA：Co=70.0uF，Lo=1000mH

危險區輸入信號

      ◆ 頻率信號

安全區輸出信號

      ◆ 頻率信號：（同輸入頻率1:1）
      ◆ 直流電流：4～20mA、0～10mA、0～20mA1～5V、0～5V、0～10V
      ◆ 直流電壓：1～5V、0～5V、0～10V

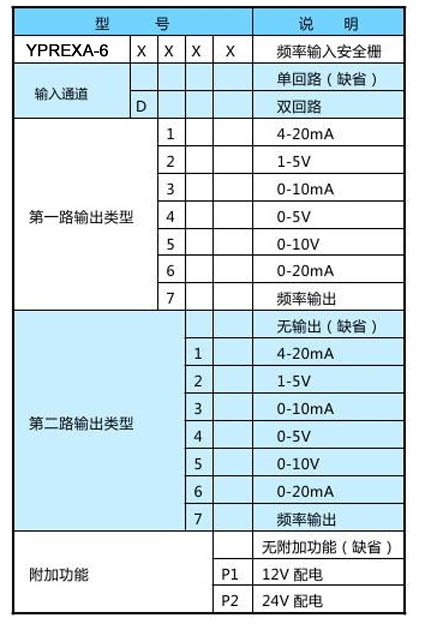

頻率輸入檢測端安全柵選型方法

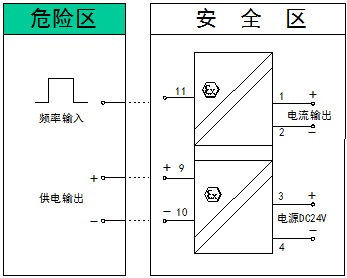

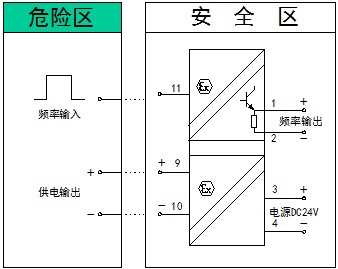

頻率輸入檢測端安全柵接線圖：
