開關量輸入檢測端安全柵將來自危險區的有源或無源開關量信號，通過隔離安全柵傳輸?shù)桨踩珗龊?，輸出方式有繼電器或集電極輸出方式，同時可進行正、反作用選擇。

產品特點

      ◆ 16位高精度采集芯片設計
      ◆ 輸入故障狀態指示
      ◆ 22.5mm厚度，便于密集安裝
      ◆ 標準DIN35mm導軌安裝

技術參數

      ◆ 無源輸入信號：純開關節點
      ◆ 有源信號：輸入信號>2.1mA時，表示為“開”（ON）
                           輸入信號<1.2mA時，表示為“關”（OFF）
      ◆ 線路故障檢測（LFD）：如果輸入電流<50uA（斷線）或>6mA（短路），輸出開路。注意：如果防止誤觸發LFD，開關類傳感器必須接上電阻，或組件開關可設置成無LFD功能
      ◆ 供電電壓： 8V（開路電壓）
      ◆ 響應時間： ≤50 mS
      ◆ 介電強度： ≥1500V AC（輸入/輸出/電源之間，漏電流1mA，測試時間1min）
      ◆ 電磁兼容： 符合IEC61000-4-4：1995中第三類工業現場對抗電磁干擾的要求
      ◆ 供電電源：20～30V DC （直流）
      ◆ 功    耗：1.1W
      ◆ 工作溫度： -20～+60℃

國家儀器儀表電氣產品質量檢驗中心（CQSTI）認證參數：

     （9、10間），（11、12間）：Um=250VAC/DC，Uo=10.5V，Io=16.2mA，Po=42.5mW
      ⅡC：Co=1.7uF，Lo=94.8mH
      ⅡB：Co=11.8uF，Lo=284.4mH
      ⅡA：Co=52.5uF，Lo=758.4mH

危險區輸入信號

      ◆ 無源開關接點或有源信號

 安全區輸出信號

      繼電器常閉（常開）接點，允許（阻性）負載；AC125V 0.5A，DC24V 1A
      集電極開路輸出：無源、外部供電；<40V DC，開關頻率≤5KHZ；電流輸出≤40mA，短路電流<100mA

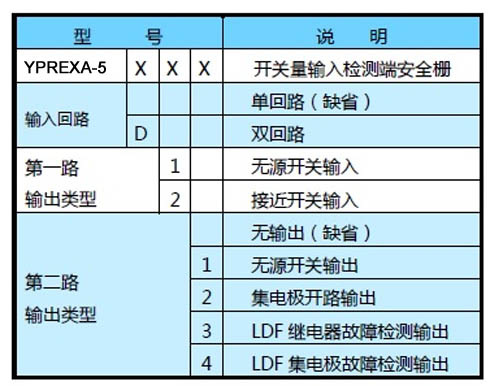

開關量輸入檢測端安全柵選型方法

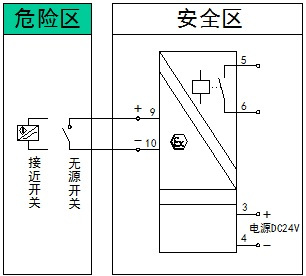

開關量輸入檢測端安全柵接線圖：
