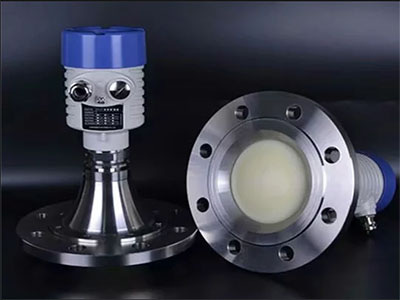

1、產品概述

YPRD8260AG2增強型透鏡雷達物位計是26G高頻雷達式物位測量儀表，測量最大距離可達70米。天線被進一步優化處理，新型快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于反應釜、固體料倉等一些復雜的測量條件。

2、原理

YPRD8260AG2增強型透鏡雷達料位計的天線發射較窄的微波脈沖，經天線向下傳輸。微波接觸到被測介質表面后被反射回來再次被天線系統接收，將信號傳輸給電子線路部分自動轉換成物位信號(因為微波傳播速度極快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的)。

3、YPRD8260AG2增強型透鏡雷達液位計特點

●透鏡天線，性能穩定，天線尺寸小，便于安裝;非接觸雷達，無磨損，無污染。

●幾乎不受腐蝕、泡沫影響;幾乎不受大氣中水蒸氣、溫度和壓力變化影響。

●嚴重粉塵環境對高頻物位計工作影響不大。

●波長更短，對在傾斜的固體表面有更好的反射。

●波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物。

●測量盲區更小，對于小罐測量也會取得良好的效果。

●高信噪比，即使在波動的情況下也能獲得更優的性能。

●高頻率，是測量固體和低介電常數介質的理想選擇。

4、產品應用:
固體;存儲容器、過程容器或強粉塵、易結晶、結露場合

5、產品規格
頻率：26GHz
測量距離：10m/35m/70m/80m
分辨率:1mm
精度:±10mm
測量間隔:1s
發射角:>8°(取決于天線尺寸)

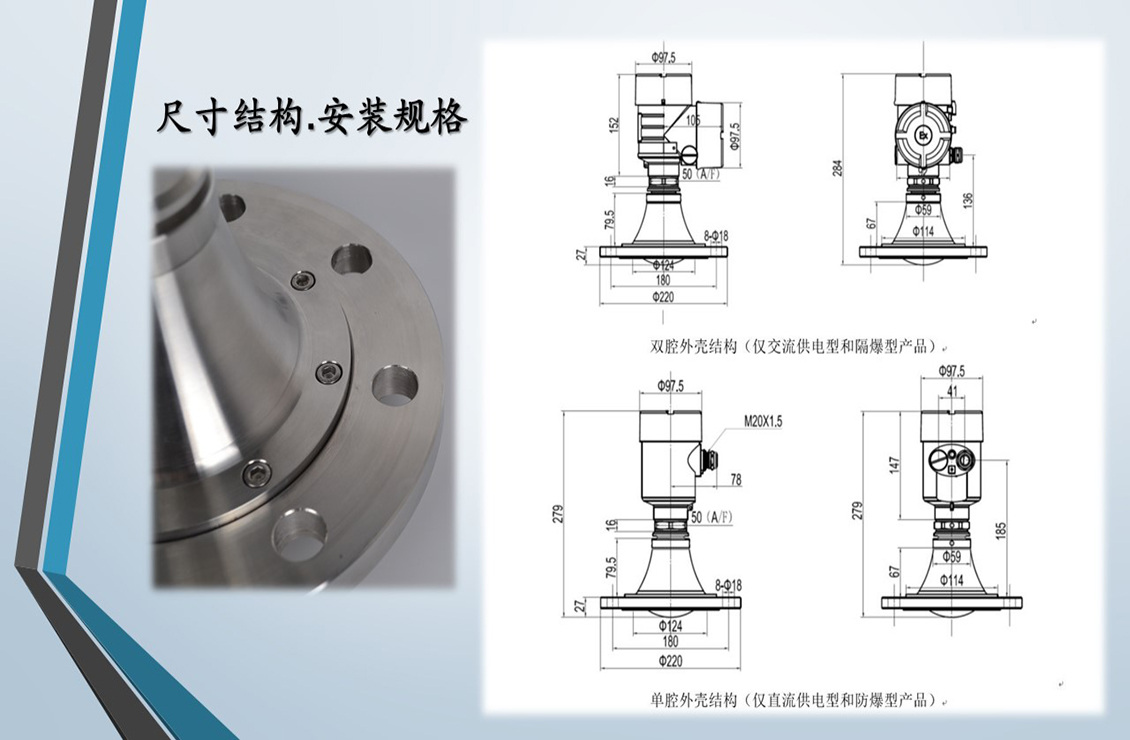

尺寸:97.5mm x 97.5mm x 497mm(不含法蘭)
安裝:法蘭DN100, 萬向節(可選)
工作溫度:-400..85℃
過程壓力:常壓
相對濕度:95%RH
天線:喇叭, SS304/SS316L
供電電源:兩線制/24VDC
信號輸出:4-20mA
故障輸出:22mA
負載:250Ω
通訊:HART總線
現場顯示:LCD
防護等級:IP67
電纜入口:M20x1.5
