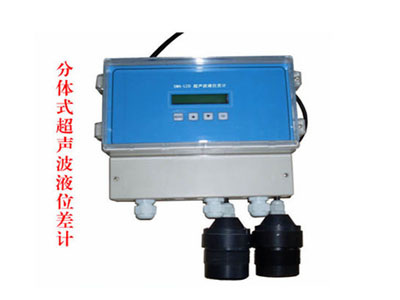

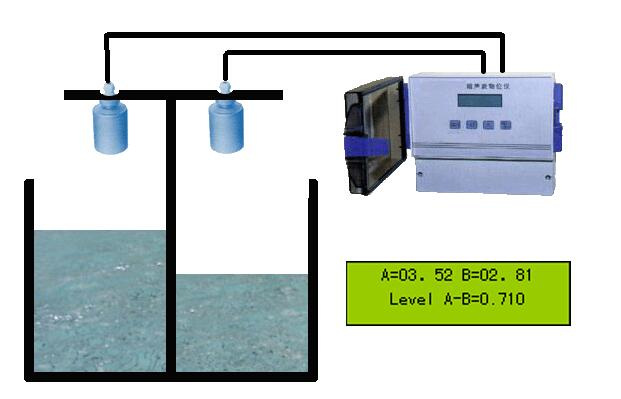

YPCSCJ系列超聲波液位差計為非接觸式液位測量儀表，是利用聲波反射原理來檢測隔污柵前后液位并計算出液位差的。儀表由超聲波探頭及主機構成，二者均為全塑料密封結構，可廣泛應用于化工、電力、冶金、石油等行業的水處理液位和液位差測量。本儀器可通過4~20mA或RS485（Modbus協議）連接到各種DCS系統中，為工業的自動化運行，提供實時的液位數據。

產品特點：

☆ 全密閉結構，耐強腐蝕

☆ 低盲區、高靈敏度

☆ 可提供高低位開關量信號、RS485串行通信輸出

☆ 交流或直流供電形式可選

☆ 可提供遙控器設定參數，方便操作

超聲波液位差計供電可選：AC220V 、DC24V，可加2路/4路繼電器(開關量)、RS485 Modbus協議等。分體式超聲波液位差計線纜出廠標配為10米。

產品技術指標
         測量范圍：      5m、10m、15m 、25m（根據實測量程選定）
         盲    區：          0.25m～0.6m
         測距精度：      0.3%（標準條件）
         測距分辨率：  1mm
         壓    力：          4個大氣壓以下
         儀表顯示：      自帶LCD顯示液位或空間距離
         模擬輸出：      4～20mA
         數字輸出：      RS485、Modbus協議或定制協議
         繼電器輸出：    四路獨立輸出
         供電電壓：      DC24V/AC220V，防雷裝置內置
         環境溫度：      －20℃ ～ ＋60℃   高溫定制（最高耐溫90℃）
         防護等級：      主機IP65       探頭IP68

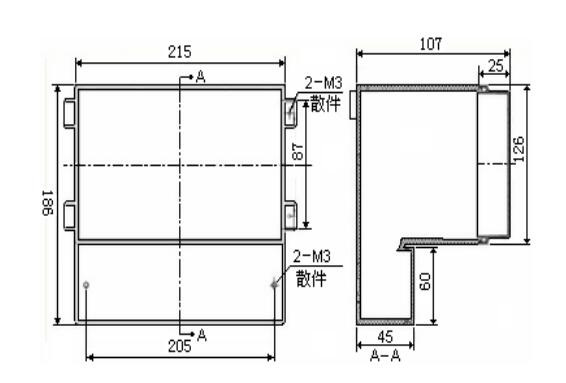

壁掛儀表主機外型尺寸：

超聲波液位差計安裝方式

儀表安裝：在需安裝儀表的地方固定L型支架，用螺絲將液位儀固定在支架上。

換能器（探頭）安裝：

       1、探頭上是四分或六分外螺紋，可和PVC管或鐵管直接連接。

       2、也可將法蘭固定在板或支架上，然后將探頭固定在法蘭上。

儀表安裝原則

       1）換能器發射面到最低液位的距離，應小于選購儀表的量程。

       2）換能器發射面到最高液位的距離，應大于選購儀表的盲區。

       3）換能器的發射面應該與液體表面保持平行。

       4）換能器的安裝位置應盡量避開正下方進、出料口等液面有劇烈波動的位置。

       5）若池壁或罐壁不光滑，儀表需離開池壁或罐壁0.5m以上。

       6）若換能器發射面到最高液位的距離小于選購儀表的盲區，需加裝

          延伸管，延伸管需和液面垂直，內壁要保持光滑。

安裝注意事項

      1）儀表外殼最好與大地可靠相連。

      2）電線、電纜保護管，要注意防止積水過多。

      3）儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，最好在

         儀表的進出線端另外安裝專用的防雷裝置。

      4）儀表在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出

         儀表的工作要求時，最好在液位儀周圍加設防高、低溫裝置。
