WR系列熱電偶

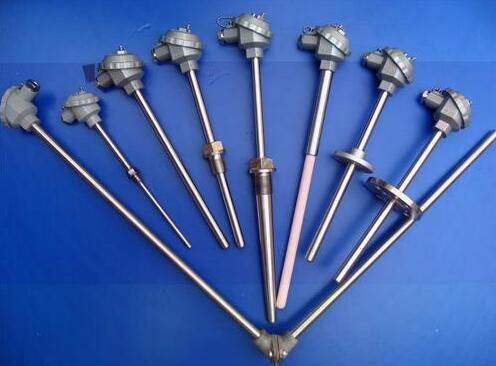

裝配式熱電偶
2018-06-21
WR系列裝配式熱電偶是我司精心設計制造并符合國際電工委員會(IEC)標準新一代系列產品，通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中0～1600℃范圍內的液體、蒸汽和氣體介質以及固體表面溫度。一、WR系列裝配式熱電
WR系列裝配式熱電偶是我司精心設計制造并符合國際電工委員會(IEC)標準新一代系列產品，通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中0～1600℃范圍內的液體、蒸汽和氣體介質以及固體表面溫度。
一、WR系列裝配式熱電偶特點：
1.裝配簡單，更換方便；
2.壓簧式感溫元件，抗振性能好；
3.測量范圍大；
4.機械強度高，耐壓性能好；
2.壓簧式感溫元件，抗振性能好；
3.測量范圍大；
4.機械強度高，耐壓性能好；
二、工作原理：
WR系列工業熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值?！?/span>
三、技術參數：
1.產品執行標準
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
2.常溫絕緣電阻：
熱電偶在環境溫度為20±15℃，相對濕度不大于80%，試驗電壓為500±50V(直流)電極與外套管之間的絕緣電阻≥100MΩ.m。
3.測量范圍及允差
|
型 號
|
分度號
|
允許誤差與偶材等級
|
|||
|
I級
|
II級
|
||||
|
允差值
|
測溫范圍℃
|
允差值
|
測溫范圍℃
|
||
|
WRN
|
K
|
±1.5℃
±0.004│t│ |
-40～+375
375～1000 |
±2.5℃
±0.0075│t│ |
-40～+333
333～1200 |
|
WRM
|
N
|
±1.5℃
±0.004│t│ |
-40～+375
375～1000 |
±2.5℃
±0.0075│t│ |
-40～+333
333～1200 |
|
WRE
|
E
|
±1.5℃
±0.004│t│ |
-40～+375
375～800 |
±1.5℃
±0.004│t│ |
-40～+333
333～900 |
|
WRF
|
J
|
±1.5℃
±0.004│t│ |
-40～+375
375～750 |
±1.5℃
±0.004│t│ |
-40～+333
333～750 |
|
WRC
|
T
|
±1.5℃
±0.004│t│ |
-40-～+125
125～350 |
±1℃
±0.0075│t│ |
-40～+333
133～350 |
|
WRP
|
S
|
±1℃
±[1+0.003(t-1100)] |
0～+1100
1100～1600 |
±2.5℃
±0.0025│t│ |
0～600
600～1600 |
裝配式熱電偶選型表：
|
WR□□－□□□□□－□-□/□-□裝配式熱電偶
|
|||
|
代 號
|
熱電偶類型
|
||
|
N
|
K分度號|鎳鉻-鎳硅熱電偶
|
||
|
E
|
E分度號|鎳鎘-銅鎳熱電偶
|
||
|
F
|
J分度號|鐵-銅鎳熱電偶
|
||
|
T
|
T分度號|銅-銅鎳熱電偶
|
||
|
P
|
S分度號|鉑銠10-鉑熱電偶
|
||
|
Q
|
R分度號|鉑銠13-鉑熱電偶
|
||
|
R
|
B分度號|鉑銠30-鉑銠6熱電偶
|
||
|
代號
|
熱電偶對數
|
||
|
省略
|
單支式|通常接線端子為2個
|
||
|
2
|
雙支式|通常接線端子為4個
|
||
|
代號
|
安裝固定裝置
|
||
|
1
|
無固定裝置
|
||
|
2
|
固定螺紋(螺紋M27×2)
|
||
|
3
|
活動法蘭
|
||
|
4
|
固定法蘭
|
||
|
5
|
活動法蘭角尺型
|
||
|
6
|
錐形盲孔管
|
||
|
代號
|
接線盒形式
|
||
|
3
|
防水接線盒
|
||
|
4
|
隔爆接線盒
|
||
|
5
|
不銹鋼接線盒
|
||
|
代號
|
保護管外徑 mm
|
||
|
0
|
ф16 (不銹鋼管材質保護管，偶材直徑Ф2.5mm)
|
||
|
1
|
ф20 (不銹鋼管材質保護管，偶材直徑Ф3.2mm)
|
||
|
2
|
ф25 (分度號為S或B時，高鋁或剛玉雙層陶瓷保護管)
|
||
|
3
|
ф30 (SiC等材質的保護管)
|
||
|
4
|
ф38 (高鉻鑄鐵管)
|
||
|
代號
|
保護管材料
|
適用溫度
|
說 明
|
|
0
|
1Cr18Ni9Ti
|
0～1000℃
|
最常用的熱電偶保護管
|
|
1
|
剛玉
|
0～1600℃
|
耐高溫、耐腐蝕陶瓷管。缺點：易碎
|
|
2
|
高鋁
|
0～1800℃
|
耐高溫、耐腐蝕陶瓷管。缺點：易碎
|
|
3
|
316L
|
0～1000℃
|
耐腐蝕優于1Cr18Ni9Ti的金屬護管
|
|
4
|
904L
|
0～1000℃
|
能抗化工生產過程的絕大多數強腐蝕的金屬護管
|
|
5
|
3YC52
|
0～1200℃
|
耐高溫、抗氧化合金保護管
|
|
6
|
GH3030
|
0～1200℃
|
耐高溫、抗氧化合金保護管
|
|
7
|
GH3039
|
0～1200℃
|
耐高溫、抗氧化合金保護管
|
|
8
|
SiC
|
0～1600℃
|
耐高溫、抗氧化合金保護管。缺點：易碎
|
|
9
|
ZGCr18
|
0～1100℃
|
高鉻鑄鐵管。優點：低成本
|
|
代號
|
測溫元件形式
|
||
|
0
|
傳統裝配式芯子|芯子型號：WR□□—010-分度號-長度
|
||
|
K
|
鎧裝熱電偶芯子|鎧裝熱偶芯子的直徑以實際使用最高溫度確定，溫度越高直徑越粗
|
||
|
代號
|
長度 mm
|
||
|
L
|
□□□mm
|
||
|
代號
|
熱電偶精度等級
|
||
|
省略
|
II級(國內常規供貨)
|
||
|
I
|
I級
|
||
|
|
|
||
