WZ系列熱電阻

首頁 > 產品中心 > 溫度儀表 > WZ系列熱電阻

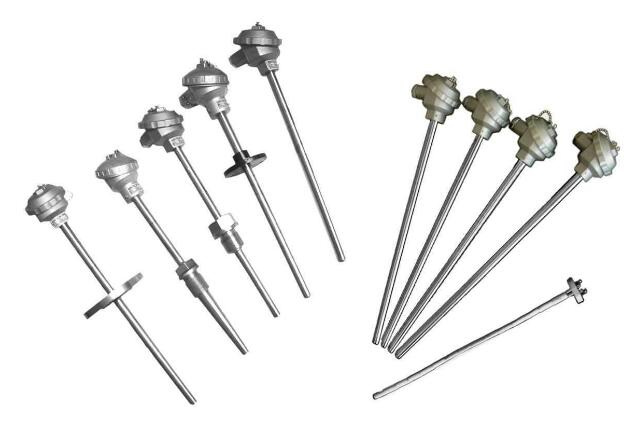

裝配式熱電阻

2018-06-21
WZ系列工業熱電阻作為溫度測量傳感器,通常與YWP系列顯示儀表、YP系列記錄儀和電子調節器等配套使用，它可以直接測量或控制各種生產過程中-200℃-600℃范圍內的液體,蒸汽和氣體介質以及固體表面的溫度.根據國家規定，我公司生產的符合IEC

    WZ系列裝配式熱電阻作為溫度測量傳感器,通常與YWP系列顯示儀表、記錄儀和電子調節器等配套使用，它可以直接測量或控制各種生產過程中-200℃-600℃范圍內的液體,蒸汽和氣體介質以及固體表面的溫度.根據國家規定，我公司生產的符合IEC國際標準分度號的Pt100鉑熱電阻和符合專業標準分度號的Cu50銅熱電阻兩大類裝配式、統一設計型熱電阻。

WZ系列裝配式熱電阻主要技術指標:
溫度測量范圍及允差

熱電阻類別

測溫范圍℃

分度號

允許偏差△t℃

WZP型鉑電阻

-200～600

Pt100

B級(-200～600℃? 允差±(0.30+0.005|t|)

A級(-200～550℃) 允差±(0.15+0.002|t|)

WZC型銅電阻

-50～100

Cu50

-50～100℃ 允差±(0.3+6.0×10-3t)

注：式中"t"為感溫元件的實測溫度絕對值。

WZ系列工業熱電阻感溫元件100℃時的電阻值（R100）和它在0℃時的電阻R0比值：（R100/R0）

分度號Pt100：A級 R0=100±0.06Ω
　　　　　　   B級 R0=100±0.12Ω
　　　　　　　 R0/R100=1.3850
分度號Cu50:R0=50±0.05Ω
　　　　　　 R0/R100=1.428±0.02

熱電阻常溫絕緣電阻的試驗電壓為直流10～100V，環境溫度15～35℃，相對濕度不大于80%，大氣壓力為86～106kPa；

(1)鉑熱電阻的常溫絕緣電阻值應不小于100 MΩ；

(2)銅熱電阻的常溫絕緣電阻值應不小于50 MΩ。

公稱壓力:在室溫情況下保護管不破裂所能承受的靜態外壓。實際上，允許工作壓力不僅與保護管材質、直徑、壁厚有關，還與其結構形式、安裝方法、置入深度以及被測介質的種類、濃度、流速有關；

 熱響應時間:在溫度出現階躍變化時，傳感器的輸出變化相當于該階躍變化的50%，所需要的時間稱為熱響應時間，用τ0.5表示；

最小置入深度:應不小于其保護管外徑的15倍感溫元件長度。但部分產品為適應安裝條件的限制，長度不符合本項要求，測量精度相應受到影響；

電氣接口：M20×1.5，或按用戶要求；

 防護等級：IP65。

保護管外徑

保護管材質

熱響應時間τ0.5(s)

φ16

金屬

＜90

φ20

金屬

＜90

錐形保護管

金屬

＜90



外包四氟

＜100

 WZ系列熱電阻選型表：

W

溫度儀表


|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

Z

熱電阻


|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|


感溫元件材料 分度號

P
C

鉑 Pt100
銅 Cu50

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|


鉑電阻元件

無
2

單支
雙支

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|




安裝固定形式

1
2
3
4
5
6


無固定裝置
固定螺紋
活動法蘭
固定法蘭
活絡管接頭式
固定螺紋錐形式


|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

接線盒形式

2
3

防噴式
防水式

|
|
|
|
|
|
|
|
|
|
|
|

保護管直徑

0
1

Φ16
Φ12

|
|
|
|
|
|
|
|
|

工作端形式

G

變截面


|
|
|
|
|
|
|



W

Z

P

2

——

2

2

0

G

典型型號示例

 選型須知
1）型號
2）分度號
3）精度等級
4）安裝固定形式
5）保護管材質
6）長度或插入深度
例A：熱電阻，Pt100型，A級，固定螺紋 M27×2，保護管316L，長度450mm，插入深度300mm。WZP-220，Pt100熱電阻，L×I=450×300，I級，保護管316L，螺紋 M27×2。
